Cấu tạo và nguyên lý hoạt động của máy ra vào lốp

Trong thế giới kỹ thuật ô tô hiện đại, máy ra vào lốp đại diện cho sự tiến bộ vượt bậc. Thiết bị này không chỉ thay đổi cách thức làm việc của thợ sửa xe mà còn nâng tầm chất lượng dịch vụ tại các gara. Hiểu rõ cấu tạo và nguyên lý hoạt động của máy tháo lắp lốp chính là chìa khóa để khai thác tối đa tiềm năng của công nghệ này.

1. Tổng quan về máy ra vào lốp

1.1. Máy ra vào lốp là gì?

Máy ra vào lốp, còn được gọi là máy tháo lắp lốp hoặc thiết bị ra vào vỏ, là máy móc công nghiệp chuyên dụng được thiết kế để hỗ trợ quá trình tháo và lắp lốp xe khỏi mâm xe. Trong hệ sinh thái thiết bị sửa chữa ô tô, máy này đóng vai trò then chốt, giúp gara sửa chữa xe và tiệm sửa chữa lốp thực hiện các thao tác phức tạp một cách chính xác và hiệu quả.

Sự xuất hiện của máy ra vào lốp đã cách mạng hóa ngành bảo dưỡng xe. Trước đây, việc tháo lốp và lắp lốp hoàn toàn phụ thuộc vào sức lực con người và dụng cụ cơ khí đơn giản như càng tháo lốp thủ công. Ngày nay, máy chuyên dụng lốp này cho phép thợ sửa xe xử lý từ lốp xe nhỏ của xe máy đến các loại lốp lớn của xe tải một cách dễ dàng.

1.2. Tính năng chính và phân loại cơ bản

Máy ra vào lốp được phân loại theo nhiều tiêu chí khác nhau, nhưng hai loại chính là:

Máy tháo lắp lốp tự động: Tích hợp hệ thống điều khiển thông minh, cho phép thợ sửa xe thực hiện toàn bộ quy trình tháo lắp chỉ bằng việc điều khiển từ bảng điều khiển. Loại này thường được sử dụng tại các xưởng dịch vụ ô tô lớn và nhà máy sản xuất lốp.

Máy tháo lắp lốp bán tự động: Yêu cầu sự can thiệp của người vận hành trong một số bước nhất định. Đây là loại phổ biến nhất tại các gara và tiệm sửa chữa lốp do tính linh hoạt và chi phí hợp lý.

1.3. Mối liên hệ giữa máy ra vào lốp và thiết bị sửa chữa ô tô chuyên dụng

Máy ra vào lốp không hoạt động độc lập mà tạo thành một hệ sinh thái với các thiết bị garage khác. Máy nén khí cung cấp nguồn khí nén cần thiết, súng xiết bu lông hỗ trợ tháo lắp bánh xe, và đội lốp giúp di chuyển lốp xe nặng. Sự kết hợp này tạo nên một quy trình bảo dưỡng xe hoàn chỉnh và chuyên nghiệp.

2. Cấu tạo chi tiết của máy ra vào lốp

2.1. Khung máy và thân máy

2.1.1. Vật liệu chế tạo, kết cấu bền vững cho máy móc công nghiệp

Thân máy của máy ra vào lốp được chế tạo từ thép carbon cao cấp, đảm bảo khả năng chịu lực và độ bền vượt trội. Kết cấu này được thiết kế theo nguyên lý cơ khí chế tạo máy, với các mối hàn được gia cố và xử lý nhiệt để chống biến dạng dưới áp lực làm việc cao.

Đối với máy ra vào lốp xe tải, thân máy có kích thước lớn hơn đáng kể so với máy dành cho xe ô tô thông thường. Điều này phản ánh sự khác nhau giữa máy ra vào lốp xe tải và máy dành cho ô tô du lịch - một yếu tố quan trọng mà các gara cần cân nhắc khi đầu tư thiết bị.

2.1.2. Tích hợp hệ thống ổn định và chân máy

Hệ thống chân máy được thiết kế với khả năng điều chỉnh độ cao và có đệm chống rung. Điều này đặc biệt quan trọng khi xử lý các loại lốp xe có kích thước và trọng lượng khác nhau. Máy lốp chất lượng cao thường tích hợp hệ thống neo cố định để đảm bảo ổn định tối đa trong quá trình vận hành.

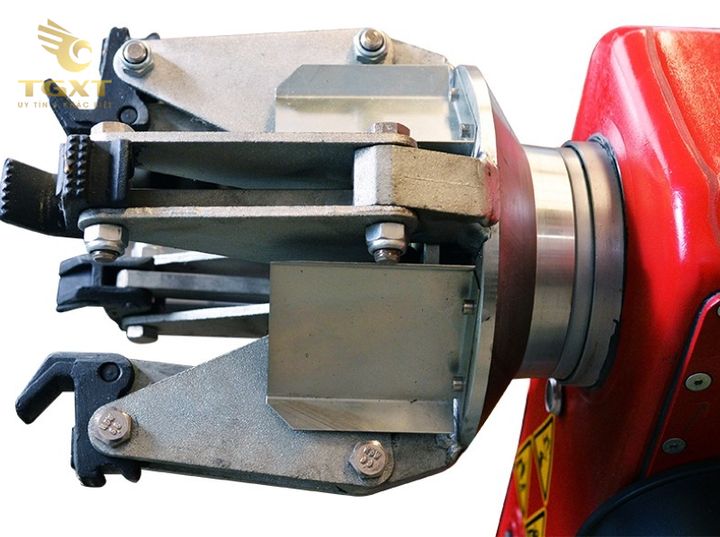

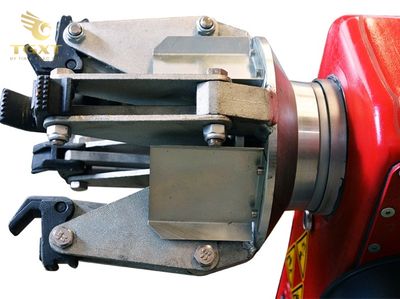

2.2. Mâm kẹp tự định tâm (Mâm quay)

2.2.1. Chức năng và cơ chế kẹp lốp

Mâm kẹp tự định tâm, còn được gọi là bàn xoay, là trái tim của máy ra vào lốp. Bộ phận này sử dụng hệ thống khí nén để tạo lực kẹp, giữ chặt mâm xe trong suốt quá trình tháo lốp và lắp lốp. Cơ chế tự định tâm đảm bảo mâm được đặt chính xác tại tâm máy, giảm thiểu rung động và tăng độ chính xác.

2.2.2. So sánh các loại mâm theo kích thước và tải trọng

2.3. Tay ép lốc - Càng tháo lốp - Mỏ móc lốc

2.3.1. Thiết kế và nhiệm vụ trong quá trình tháo lắp lốp

Tay ép lốc và mỏ móc lốc là những bộ phận tiếp xúc trực tiếp với lốp xe. Càng tháo lốp được thiết kế với độ cứng cao để có thể tách mép lốp khỏi vành xe mà không gây tổn hại. Hình dạng cong đặc biệt của mỏ móc lốc giúp dễ dàng luồn vào giữa lốp và la zăng.

2.3.2. Nhựa bọc bảo vệ và cấu trúc tiếp xúc với lốp

Nhựa bọc được thiết kế để bảo vệ bề mặt mâm xe khỏi trầy xước trong quá trình làm việc. Vật liệu này thường là polymer chuyên dụng có độ đàn hồi cao và khả năng chống mài mòn. Phụ kiện này đặc biệt quan trọng khi làm việc với các mâm đắt tiền hoặc có bề mặt đặc biệt.

2.4. Hệ thống xi-lanh và khí nén

2.4.1. Sơ đồ mạch khí nén: Xy-lanh ép mép lốp, van điều khiển, bàn đạp

Hệ thống khí nén là động lực chính của máy ra vào lốp. Xi-lanh chính thực hiện việc ép mép lốp, trong khi các xi-lanh phụ điều khiển mâm kẹp tự định tâm và các chức năng khác. Van điều khiển và bàn đạp cho phép thợ sửa xe điều khiển chính xác từng động tác.

Xylanh ép mép lốp hoạt động với áp suất lốp từ 8-12 bar, tùy thuộc vào loại lốp xe. Hệ thống van lốp tích hợp cho phép xả hơi nhanh chóng trước khi bắt đầu quá trình tháo.

2.4.2. Tích hợp máy nén khí, đồng hồ bơm lốp, xả hơi

Máy nén khí thường có dung tích từ 100-300 lít để đảm bảo cung cấp đủ khí nén trong suốt quá trình làm việc. Đồng hồ bơm lốp tích hợp giúp thợ sửa xe kiểm soát áp suất lốp chính xác. Hệ thống xả hơi tự động đảm bảo an toàn khi kết thúc mỗi chu kỳ làm việc.

2.5. Mô tơ điện và hệ thống truyền động

2.5.1. Nguồn điện 220V, công suất 1.1kW, dây đồng

Mô tơ điện với công suất 1.1kW sử dụng dây đồng 100% đảm bảo hiệu suất cao và tuổi thọ lâu dài. Nguồn điện 220V phổ biến tại Việt Nam phù hợp với hạ tầng điện của hầu hết các gara và xưởng dịch vụ ô tô.

2.5.2. Ảnh hưởng đến tốc độ quay mâm và mô-men xoắn

Tốc độ quay của bàn xoay thường được giới hạn ở 6-8 vòng/phút để đảm bảo an toàn và độ chính xác. Mô-men xoắn cao cho phép xử lý các lốp xe cứng hoặc bị dính chặt vào vành xe.

3. Nguyên lý hoạt động của máy ra vào lốp

3.1. Trình tự tháo lốp

3.1.1. Đưa lốp lên mâm, cố định bằng bộ kẹp

Nguyên lý hoạt động máy tháo lốp bán tự động bắt đầu bằng việc đặt bánh xe lên mâm kẹp tự định tâm. Thợ sửa xe sử dụng bàn đạp để kích hoạt hệ thống khí nén, tạo lực kẹp đều trên toàn bộ vành xe. Quá trình này đòi hỏi sự hiểu biết về cách sử dụng máy ra vào lốp xe tải đúng kỹ thuật và an toàn.

3.1.2. Sử dụng tay ép lốc và khí nén để tách mép lốp

Tay ép lốc được hạ xuống sát mép lốp xe, sau đó xi-lanh tạo áp lực mạnh để tách mép lốp khỏi vành xe. Quá trình này được thực hiện từ từ và đều tay để tránh làm hỏng cả lốp và mâm.

3.2. Trình tự lắp lốp

3.2.1. Bôi trơn bằng mỡ/dung dịch bôi trơn

Trước khi lắp lốp, mỡ bôi trơn hoặc dung dịch bôi trơn chuyên dụng được áp dụng lên mép vành xe và lốp. Điều này giúp giảm ma sát, bảo vệ cao su và giúp lốp "ngồi" đúng vị trí trên la zăng.

3.2.2. Gắn lốp vào vành - thao tác bằng mâm quay và càng lắp lốp

Mâm quay xoay chậm trong khi càng lắp lốp đẩy từ từ mép lốp qua vành xe. Sự phối hợp giữa chuyển động quay và lực đẩy tạo nên một quá trình lắp lốp mượt mà và chính xác.

3.3. Vai trò của khí nén và thủy lực

3.3.1. Tác động trực tiếp đến áp suất thao tác và độ chính xác

Hệ thống khí nén cung cấp lực ép ổn định và có thể điều chỉnh được. Áp suất làm việc thường từ 8-10 bar cho xe ô tô thông thường và có thể lên đến 12 bar cho xe tải. Độ chính xác của hệ thống này quyết định chất lượng của toàn bộ quy trình tháo lắp.

3.3.2. So sánh máy dùng thủy lực và khí nén

3.4. Điều khiển và an toàn

3.4.1. Vị trí bàn đạp, van điều khiển, thiết bị xả hơi

Bàn đạp được đặt ở vị trí thuận tiện cho thợ sửa xe, thường ở phía trước máy. Van điều khiển cho phép điều chỉnh từng chức năng một cách độc lập. Thiết bị xả hơi tự động kích hoạt khi phát hiện áp suất vượt ngưỡng an toàn.

3.4.2. Tiêu chuẩn an toàn trong gara và xưởng dịch vụ ô tô

Tiêu chuẩn an toàn khi vận hành máy ra vào lốp bao gồm việc kiểm tra áp suất khí nén, đảm bảo nhựa bọc không bị hỏng, và tuân thủ quy trình vận hành đúng cách. Tầm quan trọng của việc bảo trì máy ra vào lốp xe tải định kỳ không thể bỏ qua để đảm bảo an toàn lao động.

4. Ứng dụng và hiệu quả của máy ra vào lốp

4.1. Ứng dụng với các loại xe: xe máy, xe đạp điện, ô tô du lịch, xe tải

Máy ra vào lốp hiện đại có khả năng thích ứng với nhiều loại phương tiện khác nhau. Hướng dẫn sử dụng máy ra vào lốp xe máy khác biệt so với xe tải do kích thước và áp suất làm việc. Máy thay lốp chuyên dụng cho từng loại xe đảm bảo hiệu quả tối ưu và an toàn tuyệt đối.

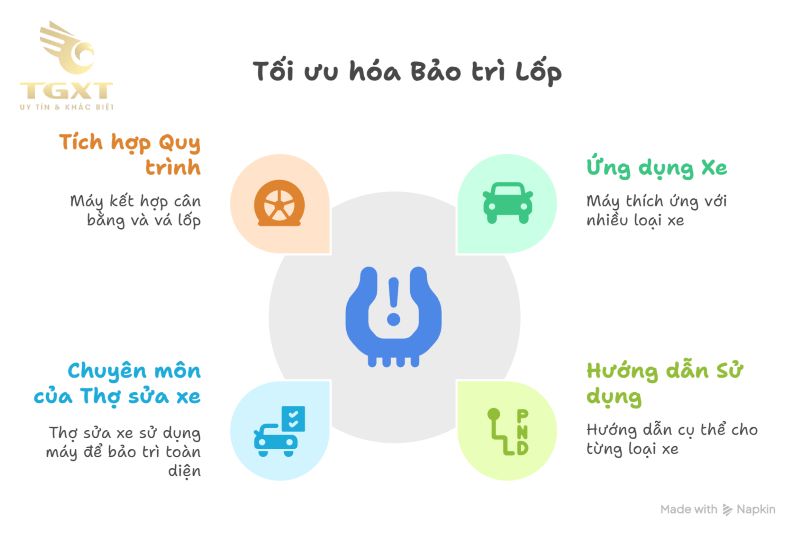

4.2. Tối ưu hóa thao tác của thợ sửa xe

Máy ra vào lốp không chỉ hỗ trợ tháo lốp và lắp lốp mà còn tích hợp với quy trình cân bằng lốp và vá lốp. Thợ sửa xe có thể hoàn thành toàn bộ quy trình bảo dưỡng xe liên quan đến lốp xe tại một vị trí, tiết kiệm thời gian và công sức đáng kể.

4.3. Hỗ trợ kỹ thuật bảo dưỡng xe nhanh chóng và chuyên nghiệp

Sự hiện diện của máy ra vào lốp trong thiết bị garage nâng cao đáng kể hình ảnh chuyên nghiệp của xưởng dịch vụ ô tô. Khách hàng tin tưởng hơn khi thấy máy móc công nghiệp hiện đại được sử dụng để xử lý lốp xe của họ.

5. Các dòng máy phổ biến và công nghệ mới

5.1. Máy thay lốp Romar, Bright, Rotaly, Ranger tại Việt Nam

Đánh giá các thương hiệu máy ra vào lốp xe tải phổ biến hiện nay cho thấy Romar, Bright, Rotaly, và Ranger là những cái tên hàng đầu tại Việt Nam. Mỗi thương hiệu có những ưu điểm riêng:

• Romar: Nổi tiếng với độ bền cao và giá thành hợp lý

• Bright: Tích hợp công nghệ tiên tiến và thiết kế ergonomic

• Rotaly: Chuyên về máy ra vào lốp xe tải với tải trọng lớn

• Ranger: Đa dạng sản phẩm từ xe máy đến xe tải

5.2. Tích hợp công nghệ cảm biến, tự động hóa, hệ thống điều khiển thông minh

Công nghệ mới trong máy ra vào lốp bao gồm hệ thống cảm biến áp suất thông minh, điều khiển từ xa, và giao diện cảm ứng. Những tiến bộ này giúp thợ sửa xe làm việc hiệu quả hơn và giảm thiểu sai sót trong quy trình tháo lắp.

6. Bảo trì và sửa chữa cơ bản máy ra vào lốp

6.1. Cách sửa chữa máy bị kẹt, lỗi mạch khí nén, bàn đạp không hoạt động

Cách sửa chữa máy ra vào lốp bị kẹt thường liên quan đến việc kiểm tra hệ thống khí nén và bôi trơn các bộ phận chuyển động. Lỗi mạch khí nén có thể do rò rỉ van điều khiển hoặc tắc nghẽn đường ống. Bàn đạp không hoạt động thường do hỏng công tắc hoặc mất áp suất khí nén.

6.2. Dụng cụ cần thiết: súng xiết bu lông, đội lốp, thiết bị xử lý lốp

Dụng cụ cơ khí hỗ trợ bao gồm súng xiết bu lông để tháo lắp bánh xe, đội lốp để vận chuyển lốp xe nặng, và các thiết bị xử lý lốp chuyên dụng. Sự kết hợp này tạo nên một hệ thống thiết bị garage hoàn chỉnh.

7. Tổng quan sự phát triển máy ra vào lốp

7.1. Lịch sử hình thành - từ cơ khí thủ công đến máy chuyên dụng

Lịch sử phát triển máy ra vào lốp bắt đầu từ những dụng cụ cơ khí đơn giản vào đầu thế kỷ 20. Với sự phát triển của ngành công nghiệp lốp và kỹ thuật ô tô, máy chuyên dụng lốp ngày càng tinh vi và tự động hóa.

7.2. Vai trò trong ngành công nghiệp lốp và kỹ thuật ô tô

Máy ra vào lốp đã trở thành cầu nối quan trọng giữa nhà máy sản xuất lốp và người tiêu dùng cuối. Sự phát triển của thiết bị này thúc đẩy toàn bộ ngành công nghiệp lốp và kỹ thuật ô tô tiến lên một tầm cao mới về chất lượng dịch vụ và hiệu quả kinh tế.

8. Kết luận

Máy ra vào lốp không chỉ là một thiết bị sửa chữa ô tô đơn thuần mà còn là biểu tượng của sự tiến bộ trong ngành công nghiệp lốp và kỹ thuật ô tô. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị này giúp thợ sửa xe và các chủ gara tối ưu hóa hiệu quả làm việc, nâng cao chất lượng dịch vụ và đảm bảo an toàn lao động.

Từ hệ thống khí nén tinh vi đến mâm kẹp tự định tâm chính xác, mỗi bộ phận của máy ra vào lốp đều mang trong mình những tiến bộ công nghệ đáng kinh ngạc. Sự kết hợp hoàn hảo giữa cơ khí chế tạo máy và công nghệ mới đã tạo nên những máy móc công nghiệp có khả năng xử lý mọi loại lốp xe từ xe máy đến xe tải.

Trong tương lai, với sự phát triển không ngừng của công nghệ, máy ra vào lốp sẽ tiếp tục tiến hóa với nhiều tính năng thông minh hơn, góp phần quan trọng vào sự phát triển bền vững của ngành công nghiệp lốp và kỹ thuật ô tô tại Việt Nam và trên toàn thế giới.
