Cóc tăng phanh xe tải là gì?

Khi điều khiển một chiếc xe tải hạng nặng trên đường, bạn có bao giờ tự hỏi điều gì tạo nên sự khác biệt giữa một lần phanh an toàn và một tai nạn thảm khốc? Câu trả lời nằm ở những chi tiết nhỏ mà chúng ta thường bỏ qua - trong đó có cóc tăng phanh. Đây là bộ phận quan trọng nhưng ít được biết đến, âm thầm bảo vệ mạng sống của hàng triệu người tham gia giao thông mỗi ngày.

1. Tổng quan về cóc tăng phanh trong hệ thống phanh xe tải

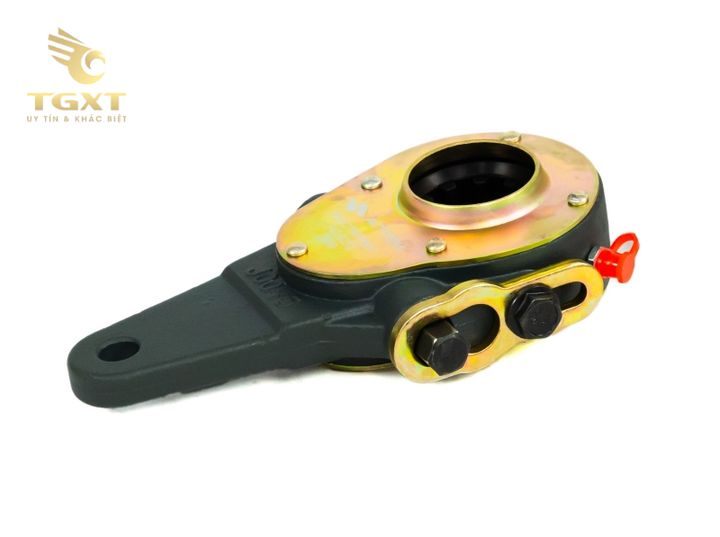

1.1. Khái niệm về cóc tăng phanh

Cóc tăng phanh - hay còn được gọi là cóc chỉnh phanh - thực chất là cánh tay điều chỉnh tự động khoảng cách phanh. Đây là một thành phần cơ khí tinh vi trong hệ thống phanh của xe tải, đóng vai trò như "người canh gác" thầm lặng, liên tục giám sát và điều chỉnh khoảng cách giữa má phanh và tang trống (hoặc đĩa phanh).

Khác với những gì nhiều người nghĩ, cóc tăng phanh không phải là cơ cấu chặn bánh để giữ xe khi đỗ. Thay vào đó, nó là bộ điều chỉnh khe hở má phanh tự động, đảm bảo hệ thống phanh luôn hoạt động ở trạng thái tối ưu. Khi má phanh và tang trống bị mòn theo thời gian, cóc tăng phanh sẽ tự động bù đắp sự mòn này, duy trì khe hở lý tưởng khoảng 0.2-0.3 mm.

1.2. Vai trò của cánh tay điều chỉnh tự động khoảng cách phanh trong cơ cấu phanh xe tải

Trong hệ thống phanh khí nén của xe tải, cóc tăng phanh hoạt động như một cầu nối quan trọng. Nó kết nối push rod từ bầu phanh với trục cam chữ S, tạo thành một chuỗi truyền lực hoàn chỉnh.

Khi người lái đạp bàn đạp phanh, áp suất khí nén từ bình chứa sẽ truyền đến bầu hơi phanh. Áp suất này đẩy push rod kéo dài, làm quay cóc tăng phanh, và tiếp tục làm quay trục cam chữ S. Hình dạng chữ "S" đặc biệt của cam sẽ đẩy guốc phanh ra ngoài, ép chặt vào tang trống, tạo ma sát để dừng xe.

1.3. So sánh giữa cóc tăng phanh cơ khí và cóc tăng phanh tự động

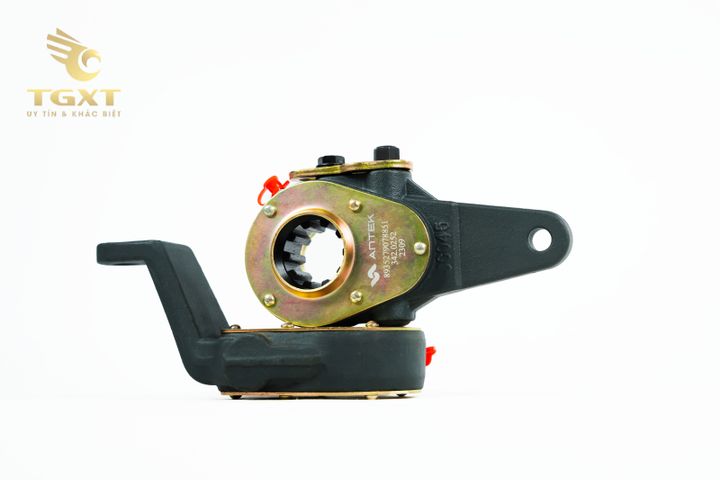

2. Cấu tạo chi tiết của cóc tăng phanh

2.1. Thành phần cơ bản: tay đòn điều chỉnh, bộ bánh răng trục vít, push rod

Cóc tăng phanh bao gồm các thành phần chính:

Tay đòn điều chỉnh phanh - đây là phần thân chính, kết nối trực tiếp với push rod từ bầu phanh. Khi áp suất khí nén tác động, tay đòn này sẽ quay và truyền lực đến trục cam phanh.

Hệ thống bánh răng trục vít - cơ chế tinh vi bên trong cóc tăng phanh, hoạt động như bộ não của hệ thống. Nó liên tục giám sát hành trình cần đẩy và tự động thực hiện các điều chỉnh nhỏ khi phát hiện khe hở vượt ngưỡng cho phép.

Push rod - cần đẩy kết nối bầu phanh với cóc tăng phanh, truyền tải lực từ khí nén sang chuyển động cơ khí.

2.2. Cấu trúc hệ thống bánh cóc và vai trò của nắp che bụi cao su

Hệ thống bánh cóc bên trong cóc tăng phanh hoạt động theo nguyên lý bánh răng một chiều. Khi má phanh mòn và khe hở phanh tăng lên, hệ thống này sẽ tự động "bước tiến" một chút để bù đắp độ mòn.

Nắp che bụi cao su có vai trò bảo vệ các cơ chế bên trong khỏi bụi bẩn, nước và tạp chất. Tính toàn vẹn của nắp che này cực kỳ quan trọng - một vết rách nhỏ cũng có thể dẫn đến hỏng hóc toàn bộ bộ điều chỉnh phanh.

2.3. Cấu tạo cóc tăng phanh xe tải Hino, Isuzu, Howo, Fuso, Dongfeng

Mỗi thương hiệu xe tải có thiết kế cóc tăng phanh riêng biệt:

• Cấu tạo cóc tăng phanh xe tải Hino: Nổi tiếng với độ bền cao, sử dụng hợp kim đặc biệt chống ăn mòn

• Nguyên lý hoạt động cóc tăng phanh xe tải Howo: Thiết kế đơn giản, dễ bảo dưỡng với chi phí phụ tóng hợp lý

• Cách điều chỉnh cóc tăng phanh xe tải Isuzu: Hệ thống điều chỉnh tinh vi, đòi hỏi kỹ thuật chuyên môn cao

3. Nguyên lý hoạt động của cóc tăng phanh

3.1. Cách hoạt động trong hệ thống phanh khí nén

Hệ thống phanh khí nén - hay phanh hơi - là lựa chọn hàng đầu cho xe tải hạng nặng. Khác với phanh thủy lực thông thường, hệ thống này sử dụng khí nén với áp suất cao (thường 8-10 bar) để tạo lực phanh.

Cách hoạt động của bố thắng trên xe tải bắt đầu từ máy nén khí tạo ra áp suất khí nén, lưu trữ trong các bình chứa. Khi cần phanh, van phanh mở ra, cho phép khí nén chảy qua hệ thống đường ống dẫn khí nén đến các bầu phanh ở mỗi bánh xe.

3.2. Vai trò trong quá trình truyền lực từ bầu hơi phanh đến cơ cấu tang trống

Bầu hơi phanh nhận áp suất khí nén và chuyển đổi thành lực cơ khí thông qua push rod. Cóc tăng phanh đóng vai trò trung gian quan trọng, không chỉ truyền lực mà còn điều chỉnh góc quay của trục cam chữ S để đảm bảo guốc phanh tiếp xúc đều với tang trống.

Quá trình này diễn ra trong vài phần nghìn giây, nhưng độ chính xác của cóc tăng phanh quyết định hiệu quả của toàn bộ hệ thống.

3.3. Sự liên kết với hành trình cần đẩy và áp suất khí nén

Hành trình cần đẩy là khoảng cách push rod di chuyển từ vị trí nghỉ đến khi má phanh bắt đầu tiếp xúc với tang trống. Cóc tăng phanh liên tục giám sát thông số này.

Khi hành trình cần đẩy vượt quá ngưỡng cho phép (thường là 25-30mm), bộ điều chỉnh khe hở má phanh tự động sẽ kích hoạt, thực hiện điều chỉnh nhỏ để đưa hành trình về mức chuẩn.

4. Phân loại cóc tăng phanh xe tải

4.1. Cóc tăng phanh tự động vs. cóc tăng phanh điều chỉnh thủ công

Bộ điều chỉnh thủ công đã từng là tiêu chuẩn trong ngành xe tải. Kỹ thuật viên phải định kỳ kiểm tra và điều chỉnh khe hở phanh bằng tay, sử dụng các công cụ chuyên dụng. Phương pháp này tốn thời gian, dễ sai sót và phụ thuộc nhiều vào kỹ năng thợ.

Điều chỉnh phanh tự động ra đời như một cuộc cách mạng. Cần tự động điều chỉnh phanh hoạt động liên tục, không cần can thiệp của con người. Điều này không chỉ giảm chi phí bảo dưỡng mà còn nâng cao đáng kể độ an toàn.

4.2. Bộ điều chỉnh khe hở má phanh tự động là gì?

Bộ điều chỉnh khe hở má phanh tự động là phiên bản hiện đại của cóc tăng phanh. Nó tích hợp các cảm biến và cơ chế điều khiển tinh vi, có khả năng:

• Phát hiện độ mòn má phanh theo thời gian thực

• Tự động điều chỉnh khe hở phanh mà không cần can thiệp

• Cảnh báo khi cần thay thế má phanh hoặc bảo dưỡng hệ thống

• Duy trì hiệu suất phanh ổn định trong suốt vòng đời sử dụng

4.3. Vai trò của cần tự động điều chỉnh phanh

Cần tự động điều chỉnh phanh hoạt động như một bộ não mini, liên tục xử lý thông tin từ hệ thống phanh. Mỗi lần phanh, nó thu thập dữ liệu về:

• Hành trình cần đẩy

• Thời gian phản ứng của phanh

• Độ mòn má phanh

• Áp suất khí nén cần thiết

Dựa trên dữ liệu này, nó đưa ra quyết định điều chỉnh phù hợp, đảm bảo cảm giác bàn đạp phanh luôn nhất quán.

5. Vai trò của cóc tăng phanh đối với an toàn vận hành

5.1. Hệ quả khi cóc tăng phanh bị hỏng: mất phanh, bó phanh, phanh không ăn

Dấu hiệu cóc tăng phanh xe tải bị hỏng có thể dẫn đến những hậu quả nghiêm trọng:

Mất phanh xảy ra khi cóc tăng phanh không điều chỉnh được độ mòn, dẫn đến khe hở phanh quá lớn. Lúc này, bàn đạp phanh trở nên mềm, phanh phản ứng chậm và quãng đường phanh tăng nguy hiểm.

Bó phanh là tình trạng ngược lại - cóc tăng phanh điều chỉnh quá mức, khiến má phanh luôn tiếp xúc với tang trống. Điều này gây ra phanh bị rít liên tục, sinh nhiệt quá mức và mòn sớm các bộ phận.

Phanh không ăn thường xuất hiện khi cóc tăng phanh bị kẹt ở một vị trí, không thể điều chỉnh theo độ mòn tự nhiên của má phanh.

5.2. Mối liên hệ với hiệu suất phanh và cảm giác bàn đạp phanh

Cảm giác bàn đạp phanh là chỉ số trực quan nhất để đánh giá tình trạng cóc tăng phanh. Một hệ thống hoạt động tốt sẽ mang lại:

• Bàn đạp cứng, phản hồi tức thì

• Hành trình bàn đạp ngắn và nhất quán

• Lực phanh tăng dần đều theo độ mạnh đạp

• Khả năng điều khiển tinh tế trong các tình huống khẩn cấp

5.3. Tác động đến sự ổn định hướng và quãng đường phanh

Sự ổn định hướng của xe tải phụ thuộc rất nhiều vào sự đồng đều của lực phanh giữa các bánh xe. Cóc tăng phanh đảm bảo tất cả các bánh đều có hiệu suất phanh tương đương, ngăn ngừa xe bị kéo lệch khi phanh gấp.

Quãng đường phanh được tối ưu hóa khi cóc tăng phanh duy trì khe hở phanh lý tưởng. Điều này đặc biệt quan trọng đối với xe tải hạng nặng, nơi mỗi mét phanh chậm có thể quyết định giữa an toàn và tai nạn.

6. Cách kiểm tra và bảo dưỡng cóc tăng phanh

6.1. Dấu hiệu nhận biết cóc tăng phanh bị hỏng, kẹt

Các dấu hiệu nhận biết hệ thống phanh xe tải gặp sự cố thường bắt đầu từ những thay đổi nhỏ:

• Bàn đạp phanh mềm hoặc có hành trình dài bất thường

• Tiếng kêu lạ từ khu vực bánh xe khi phanh

• Xe bị kéo lệch sang một bên khi giảm tốc

• Cảm giác bàn đạp phanh không đều, "nhún" khi đạp

• Nhiệt độ bánh xe tăng cao sau khi di chuyển

Sửa chữa cóc tăng phanh xe tải bị kẹt đòi hỏi kỹ thuật chuyên môn. Những lỗi thường gặp khi sử dụng phanh tay không đúng cách cũng có thể ảnh hưởng đến hoạt động của cóc tăng phanh.

6.2. Hướng dẫn bảo dưỡng định kỳ và tra mỡ bôi trơn

Bảo dưỡng cóc tăng phanh xe tải định kỳ nên thực hiện theo lịch trình:

Kiểm tra hàng tuần:

• Quan sát trực quan tình trạng nắp che bụi cao su

• Kiểm tra rò rỉ khí tại các điểm nối

• Đánh giá cảm giác bàn đạp phanh khi vận hành

Bảo dưỡng hàng tháng:

• Tra mỡ bôi trơn cho các khớp nối và điểm quay

• Kiểm tra hành trình cần đẩy đảm bảo trong giới hạn cho phép

• Đo kiểm áp suất khí nén trong hệ thống

Cách điều chỉnh thắng tay xe tải đúng kỹ thuật cũng ảnh hưởng đến tuổi thọ cóc tăng phanh, do cần phanh tay và hệ thống phanh chính có mối liên hệ chặt chẽ.

6.3. Độ dày má phanh tối thiểu, hành trình cần đẩy đạt chuẩn

Độ dày tối thiểu 2-3 mm là giới hạn an toàn cho má phanh. Khi má phanh mòn đến mức này, cóc tăng phanh sẽ phải làm việc ở giới hạn tối đa, có thể dẫn đến hỏng hóc.

Hành trình cần đẩy tiêu chuẩn thường dao động 20-25mm cho xe tải thông thường. Khi nào cần kiểm tra và tăng thắng tay xe tải phụ thuộc vào kết quả đo kiểm này.

6.4. Thay thế cóc tăng phanh và tiêu chuẩn kỹ thuật TCVN 5658:1999, QCVN 09:2015/BGTVT

Thay thế cóc tăng phanh xe tải Dongfeng và các dòng xe khác phải tuân thủ nghiêm ngặt các quy định:

TCVN 5658:1999 quy định về hiệu suất phanh, yêu cầu quãng đường phanh không vượt quá giới hạn cho phép với từng loại xe.

QCVN 09:2015/BGTVT đưa ra tiêu chuẩn về độ lệch lực phanh giữa các bánh xe trên cùng trục không quá 20-25%.

Giá cóc tăng phanh xe tải Fuso và các thương hiệu khác dao động tùy theo chất lượng và xuất xứ, nhưng không nên tiết kiệm khi đã đến lúc thay thế.

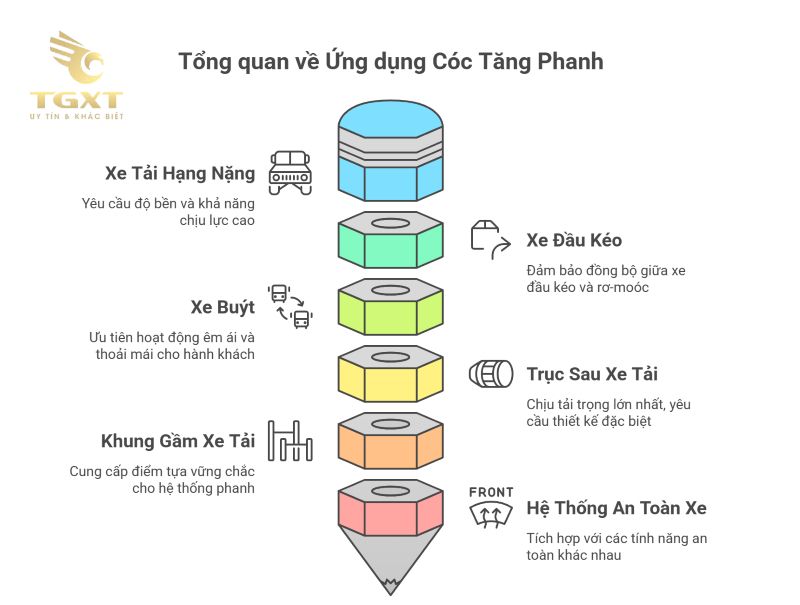

7. Ứng dụng của cóc tăng phanh trong các loại xe tải

7.1. Xe tải hạng nắng, xe đầu kéo, xe buýt, sơ mi rơ-moóc

Xe tải hạng nặng với trọng tải lớn đòi hỏi cóc tăng phanh có khả năng chịu lực cao và độ bền vượt trội. Thiết bị điều chỉnh phanh trên những xe này thường được gia cố đặc biệt.

Xe đầu kéo khi kết hợp với sơ mi rơ-moóc tạo thành tổ hợp có khối lượng khổng lồ. Cơ cấu tăng phanh phải đảm bảo đồng bộ giữa xe đầu kéo và rơ-moóc để tránh hiện tượng "gập" nguy hiểm.

Xe buýt chở khách yêu cầu cóc tăng phanh hoạt động êm ái, không gây khó chịu cho hành khách khi phanh. Bộ phận điều chỉnh phanh được tinh chỉnh để cân bằng giữa hiệu quả và sự thoải mái.

7.2. Cấu tạo gắn với trục sau xe tải và khung gầm

Trục sau xe tải thường chịu tải trọng lớn nhất, do đó cóc tăng phanh ở đây phải được thiết kế đặc biệt. Tay đòn điều chỉnh phanh được gia cố và sử dụng vật liệu chất lượng cao.

Khung gầm xe tải cung cấp điểm tựa vững chắc cho toàn bộ hệ thống phanh. Các điểm gắn cóc tăng phanh phải được tính toán kỹ lưỡng để chịu được lực tác động trong quá trình phanh.

7.3. Mối liên hệ giữa cóc phanh và hệ thống an toàn phương tiện giao thông

Cóc phanh không chỉ là một bộ phận cơ khí đơn thuần mà còn là một phần quan trọng của hệ thống an toàn xe. Trong ngành vận tải hiện đại, nó được tích hợp với:

• Đèn phanh thông báo tình trạng phanh cho xe phía sau

• Hệ thống trợ lực phanh tăng cường khả năng phanh trong tình huống khẩn cấp

• Các cảm biến giám sát hiệu suất phanh liên tục

• Hệ thống cảnh báo cơ cấu phanh bánh xe gặp sự cố

Công nghiệp ô tô không ngừng phát triển các công nghệ mới để hoàn thiện cóc tăng phanh, hướng tới mục tiêu "zero accident" trong phương tiện giao thông.

8. Những câu hỏi thường gặp về cóc tăng phanh xe tải

8.1. Cóc tăng phanh xe tải là gì? Có khác gì so với tăng bua phanh?

Cóc tăng phanh xe tải là gì là câu hỏi phổ biến nhất. Như đã giải thích, đây là bộ điều chỉnh khe hở má phanh tự động, khác hoàn toàn với tăng bua phanh.

Tăng bua phanh thường được hiểu là bộ trợ lực phanh (brake booster), có chức năng khuếch đại lực đạp chân của người lái. Trong khi đó, cóc tăng phanh có vai trò điều chỉnh khoảng cách giữa má phanh và tang trống.

8.2. Mua cóc tăng phanh xe tải ở đâu chất lượng?

Mua cóc tăng phanh xe tải ở đâu phụ thuộc vào nhiều yếu tố:

• Đại lý chính hãng của từng thương hiệu xe (Hino, Isuzu, Fuso, etc.)

• Các cửa hàng phụ tùng xe tải uy tín với nhiều năm kinh nghiệm

• Thế giới Xe tải - đơn vị chuyên cung cấp phụ tùng chính hãng

• Các nhà phân phối được ủy quyền chính thức

Xử lý tình huống khi thắng tay xe tải bị bó cứng thường đòi hỏi thay thế cả cóc tăng phanh và các bộ phận liên quan.

8.3. Khi nào nên điều chỉnh hoặc thay thế cóc tăng phanh?

Thời điểm thay thế cóc tăng phanh dựa trên các dấu hiệu:

• Bàn đạp phanh mềm hoặc có hành trình quá dài

• Hiệu suất phanh giảm sút rõ rệt

• Tiếng ồn bất thường từ hệ thống phanh

• Má phanh mòn không đều giữa các bánh xe

• Kết quả kiểm định định kỳ không đạt yêu cầu TCVN 5658:1999

9. Kết luận

Cóc tăng phanh không chỉ là một chi tiết nhỏ trong hệ thống phanh xe tải - nó là người bảo vệ thầm lặng, đảm bảo an toàn cho hàng triệu chuyến xe mỗi ngày. Từ những chiếc xe tải chở hàng hóa thiết yếu đến những chuyến xe buýt đưa đón học sinh, cóc tăng phanh đã và đang góp phần xây dựng một hệ thống giao thông an toàn hơn.

Sự tiến bộ từ bộ điều chỉnh thủ công sang điều chỉnh phanh tự động không chỉ là bước tiến công nghệ, mà còn là cam kết của ngành vận tải với an toàn con người. Cánh tay điều chỉnh tự động khoảng cách phanh hiện đại có thể tự động bù đắp độ mòn má phanh, duy trì hiệu suất phanh ổn định và giảm thiểu rủi ro tai nạn.

Tuy nhiên, công nghệ chỉ phát huy tác dụng khi được sử dụng đúng cách. Bảo dưỡng định kỳ, kiểm tra tình trạng nắp che bụi cao su, tra mỡ bôi trơn và tuân thủ các tiêu chuẩn TCVN 5658:1999 cùng QCVN 09:2015/BGTVT là trách nhiệm của mỗi chủ xe và lái xe.

Trong tương lai, với sự phát triển của công nghiệp ô tô và hệ thống an toàn xe thông minh, cóc tăng phanh sẽ tiếp tục được cải tiến. Các tính năng như giám sát từ xa, cảnh báo sớm và tích hợp với hệ thống phanh tự động sẽ làm cho phương tiện giao thông an toàn hơn bao giờ hết.

Hãy nhớ rằng, mỗi lần kiểm tra cóc tăng phanh, mỗi lần bảo dưỡng hệ thống phanh không chỉ là việc chăm sóc xe, mà còn là việc bảo vệ chính bạn và những người xung quanh. Trong thế giới của xe tải và vận tải, không có gì quan trọng hơn việc đảm bảo mỗi chuyến đi đều an toàn trở về.
