Nguyên lý hoạt động của nhíp lá

Nhíp lá là trái tim của mọi chuyến hành trình an toàn trên đường. Khi chiếc xe tải của bạn băng qua những con đường gồ ghề, chính nhíp lá đang âm thầm bảo vệ hàng hóa và mang lại sự êm ái cho chuyến đi. Đây không chỉ là một bộ phận cơ khí đơn thuần mà còn là kết quả của nhiều thập kỷ nghiên cứu và phát triển trong ngành công nghiệp ô tô.

1. Tổng quan về nhíp lá trong hệ thống treo

1.1. Định nghĩa nhíp lá là gì

Lá nhíp, hay còn gọi là nhíp lá, là bộ phận chính trong hệ thống treo của xe tải. Đây là một cấu trúc được tạo thành từ nhiều lớp thép đàn hồi xếp chồng lên nhau, tạo thành hình dạng cong đặc trưng. Nguyên lý hoạt động dựa trên tính đàn hồi của vật liệu, cho phép hấp thụ và truyền lực một cách hiệu quả.

Trong kết cấu chịu lực của phương tiện vận tải, nhíp lá đóng vai trò như một cầu nối quan trọng giữa cầu xe và khung xe. Thiết kế này đã được sử dụng trong ngành công nghiệp ô tô từ những năm đầu của thế kỷ 20 và vẫn được ưa chuộng cho đến ngày nay.

1.2. Vai trò trong hệ thống khung gầm ô tô

Hệ thống khung gầm ô tô yêu cầu sự kết hợp hoàn hảo giữa độ bền và khả năng hấp thụ lực tác động. Nhíp lá thực hiện chức năng này thông qua cơ cấu truyền lực độc đáo. Khi lực từ mặt đường tác động lên trục bánh xe, nhíp lá sẽ biến dạng theo hướng thẳng đứng, hấp thụ năng lượng dao động và sau đó truyền lực đến thân xe một cách kiểm soát.

Vai trò của nhíp xe tải trong việc giữ ổn định khi vận hành không thể phủ nhận. Nó đảm bảo rằng bánh xe luôn duy trì tiếp xúc tối ưu với bề mặt đường xóc, từ đó cải thiện khả năng điều khiển và an toàn giao thông.

1.3. Vị trí lắp đặt trong cơ cấu xe

Điểm đặt nhíp được thiết kế cẩn thận để tối ưu hóa hiệu suất. Thông thường, nhíp lá được gắn giữa cầu xe và khung chính thông qua các điểm tựa cố định và các bạc lót cao su. Tai nhíp và vấu nhíp được gia cố bằng ốc chữ U để đảm bảo kết nối chắc chắn.

Thiết kế hệ thống treo sau thường sử dụng nhíp lá làm thành phần chính, đặc biệt trong các loại xe chở hàng. Vị trí này cho phép nhíp lá phát huy tối đa khả năng chịu tải trọng lớn và phân bổ trọng lượng đều trên toàn bộ khung xe.

1.4. Ứng dụng phổ biến của nhíp lá

Nhíp lá xuất hiện rộng rãi trong nhiều loại phương tiện:

• Xe tải hạng nặng và xe đầu kéo

• Xe bán tải chuyên dụng

• Xe khách chở hành khách

• Phương tiện đặc chủng và xe công trình

Tại Việt Nam, nhíp lá đặc biệt phù hợp với điều kiện đường xá và khí hậu nhiệt đới. Các trung tâm dịch vụ ô tô và cửa hàng phụ tùng thay thế đều có sẵn các loại nhíp lá phù hợp với từng dòng xe.

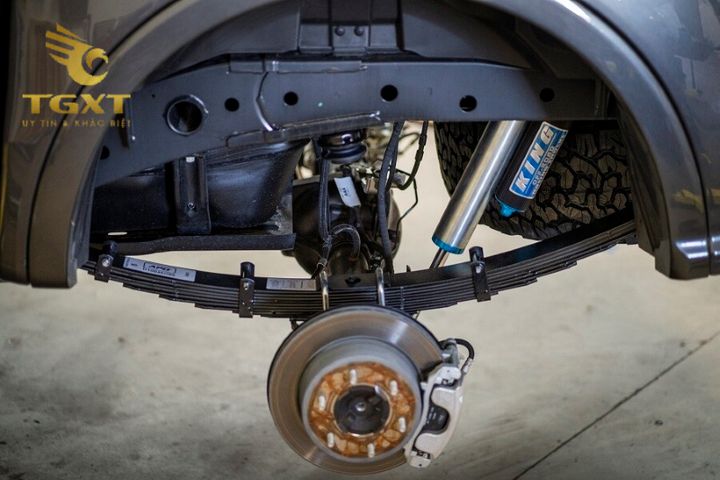

2. Cấu tạo chi tiết của nhíp lá

2.1. Các thành phần chính của nhíp lá

Cấu tạo chi tiết của nhíp lá trên xe bán tải bao gồm những thành phần sau:

Lá chính (Master Leaf): Đây là lá thép dài nhất, có hai đầu cong tạo thành mắt nhíp để kết nối với khung xe. Lá chính chịu trọng lượng chính và định hướng cho toàn bộ bộ nhíp.

Lá phụ (Helper Leaves): Các lá ngắn hơn được xếp chồng dưới lá chính, tạo ra độ cứng và khả năng chịu lực bổ sung. Số lượng lá phụ quyết định tải trọng tối đa mà nhíp có thể chịu được.

Đệm nhíp và bạc lót: Các chi tiết này giảm ma sát trượt giữa các lá thép và giảm tiếng ồn khi vận hành.

2.2. Cấu trúc xếp chồng và kết cấu nhiều lớp

Kết cấu nhiều lớp của nhíp lá tạo ra một hệ thống phân phối lực thông minh. Mỗi lá thép có độ dày và chiều dài khác nhau, được sắp xếp theo nguyên tắc từ dài đến ngắn. Thiết kế này cho phép lực tác động được phân tán đều trên toàn bộ bề mặt tiếp xúc.

Vật liệu thép đàn hồi được chọn lọc kỹ lưỡng để đảm bảo có cơ tính của kim loại phù hợp. Lực đàn hồi được tạo ra khi nhíp bị biến dạng cơ học, và năng lượng này sẽ được giải phóng khi nhíp trở về trạng thái ban đầu.

2.3. So sánh với các bộ phận giảm xóc khác

So sánh nhíp lá và lò xo trụ cho xe địa hình cho thấy mỗi loại có ưu thế riêng. Nhíp lá vượt trội về khả năng chịu tải và độ bền, trong khi lò xo trụ mang lại sự thoải mái cao hơn.

2.4. Vật liệu chế tạo và cơ tính kim loại

Vật liệu sử dụng để chế tạo nhíp lá thường là thép carbon cao hoặc thép hợp kim. Quá trình nhiệt luyện đặc biệt tạo ra độ cứng và độ dẻo dai cần thiết. Giới hạn đàn hồi của vật liệu được tính toán chính xác để đảm bảo nhíp có thể chịu được mômen uốn lặp đi lặp lại mà không bị sự mỏi của vật liệu.

Công nghệ sản xuất hiện đại cho phép kiểm soát chính xác thành phần hóa học và cấu trúc tinh thể của thép, từ đó tối ưu hóa hiệu suất và tuổi thọ của nhíp lá.

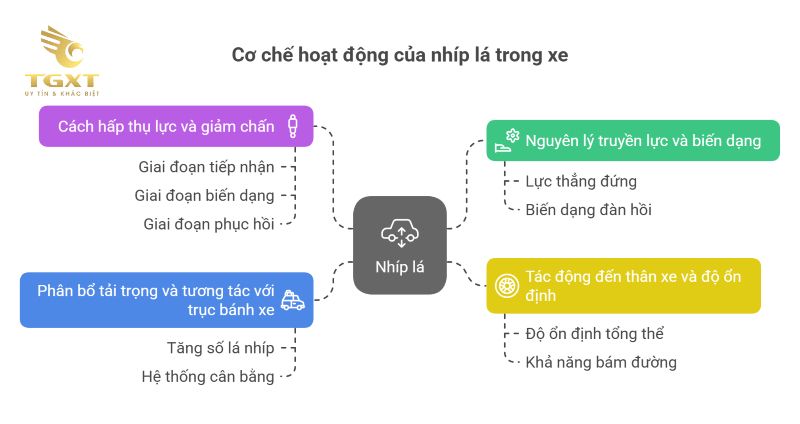

3. Cơ chế hoạt động của nhíp lá khi xe vận hành

3.1. Nguyên lý truyền lực và biến dạng

Khi xe di chuyển trên địa hình gồ ghề, lực thẳng đứng từ bánh xe được truyền đến nhíp lá thông qua trục bánh xe. Nhíp lá sẽ bị uốn cong, tạo ra biến dạng đàn hồi. Năng lượng từ va đập được chuyển đổi thành năng lượng biến dạng, sau đó được giải phóng từ từ khi nhíp trở về hình dạng ban đầu.

Cơ chế này hoạt động liên tục, tạo ra một hệ thống giảm xóc tự nhiên mà không cần đến các bộ phận phức tạp khác. Truyền lực đến thân xe được thực hiện một cách mềm mại, giảm thiểu cú sốc và rung lắc khi vận hành.

3.2. Cách hấp thụ lực và giảm chấn

Quá trình hấp thụ lực của nhíp lá diễn ra theo ba giai đoạn:

1. Giai đoạn tiếp nhận: Lực tác động lên bánh xe được truyền trực tiếp đến điểm giữa của nhíp lá

2. Giai đoạn biến dạng: Nhíp lá cong xuống, các lá thép trượt nhẹ trên nhau tạo ra ma sát kiểm soát

3. Giai đoạn phục hồi: Lực đàn hồi đẩy nhíp trở về vị trí ban đầu, truyền năng lượng đã được làm dịu lên thân xe

Hệ thống giảm xóc này không chỉ giảm chấn động mà còn có khả năng tự điều chỉnh theo tải trọng. Khi xe không chở hàng, chỉ một phần nhíp lá hoạt động, trong khi xe chở đầy tải sẽ kích hoạt toàn bộ hệ thống.

3.3. Tác động đến thân xe và độ ổn định

Nhíp lá đóng vai trò quan trọng trong việc duy trì độ ổn định tổng thể của xe. Bằng cách kiểm soát chuyển động thẳng đứng của cầu xe, nhíp lá giúp duy trì góc nghiêng tối ưu của thân xe, từ đó cải thiện khả năng bám đường và điều khiển của xe.

Đặc biệt khi vào cua hoặc chạy ở tốc độ cao, nhíp lá giúp hạn chế chuyển động lắc ngang và duy trì trọng tâm ổn định. Điều này rất quan trọng đối với an toàn giao thông, đặc biệt là với các xe chở hàng nặng.

3.4. Phân bổ tải trọng và tương tác với trục bánh xe

Cách tăng số lá nhíp để chở hàng nặng được áp dụng phổ biến trong thực tế. Khi tải trọng tăng, các lá phụ bổ sung sẽ tham gia vào quá trình chịu lực, tạo ra độ cứng cao hơn và khả năng chịu tải tốt hơn.

Sự tương tác giữa nhíp lá và trục bánh xe tạo ra một hệ thống cân bằng hoàn hảo. Nhíp lá không chỉ chịu trọng lượng tĩnh mà còn hấp thụ các lực động như phanh, tăng tốc và chuyển hướng.

4. Ảnh hưởng của nhíp lá đến khả năng vận hành của xe

4.1. Giảm rung lắc và va đập trên địa hình xấu

Trên những con đường Việt Nam với nhiều ổ gà và gồ ghề, nhíp lá thể hiện rõ ưu thế của mình. Khả năng hấp thụ va đập mạnh mà vẫn duy trì độ bền cao làm cho nhíp lá trở thành lựa chọn lý tưởng cho điều kiện khắc nghiệt.

Cơ chế giảm chấn của nhíp lá hoạt động hiệu quả nhất khi xe chở hàng. Tải trọng giúp nhíp lá hoạt động trong vùng đàn hồi tối ưu, mang lại sự cân bằng giữa độ mềm và độ cứng.

4.2. Ổn định khi vào cua, chở nặng hoặc chạy nhanh

Nhíp lá cung cấp khả năng kiểm soát chuyển động của cầu sau một cách tự nhiên. Khi xe vào cua, lực ly tâm tác động lên thân xe được nhíp lá hấp thụ và phân tán, giảm nguy cơ lật xe.

Với xe chở hàng nặng, nhíp lá đặc biệt quan trọng trong việc duy trì tư thế xe ổn định. Nó ngăn chặn hiện tượng "squat" (xe ngồi xuống phía sau) khi tăng tốc và "dive" (xe cúi xuống phía trước) khi phanh.

4.3. Cảm giác điều khiển và sự thoải mái cho người lái

Mặc dù nhíp lá không mang lại sự thoải mái tối ưu như các hệ thống treo khác, nhưng nó cung cấp cảm giác điều khiển trực tiếp và đáng tin cậy. Người lái có thể cảm nhận rõ tình trạng mặt đường và phản ứng của xe một cách chính xác.

Đối với người lái xe tải chuyên nghiệp, sự phản hồi này rất quan trọng để đánh giá tình trạng hàng hóa và điều chỉnh cách lái cho phù hợp.

4.4. Nhược điểm trong điều kiện không tải

Khi xe không chở hàng, nhíp lá có thể tạo ra cảm giác rung lắc và cứng nhắc. Điều này xảy ra vì nhíp lá được thiết kế để hoạt động tối ưu với tải trọng. Khi không có tải, các lá nhíp không được ép chặt vào nhau, dẫn đến tiếng ồn và độ không êm ái.

Những tác hại khi sử dụng nhíp xe tải hỏng hoặc lắp đặt sai cách bao gồm:

• Mất kiểm soát xe khi vào cua gấp

• Hao mòn lốp xe không đều

• Giảm tuổi thọ của các bộ phận khác trong hệ thống treo

• Ảnh hưởng đến an toàn hàng hóa và người lái

5. So sánh nhíp lá với các hệ thống treo khác

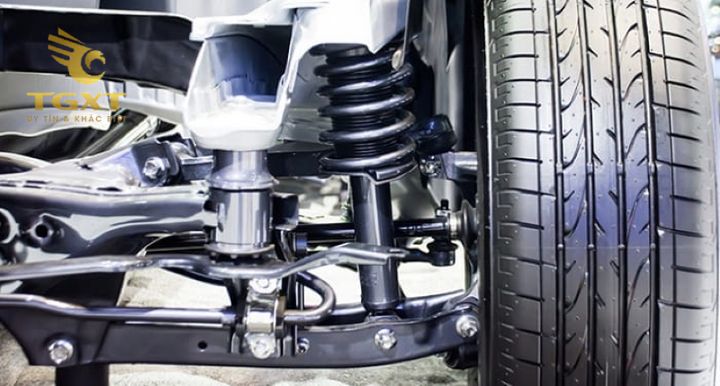

5.1. Nhíp lá và lò xo trụ - điểm giống và khác

Cả hai hệ thống đều sử dụng nguyên lý đàn hồi để hấp thụ lực, nhưng cách thức thực hiện khác nhau hoàn toàn:

Nhíp lá:

• Sử dụng biến dạng uốn của các lá thép

• Tích hợp chức năng định vị cầu xe

• Có khả năng chịu tải cao tự nhiên

• Cấu tạo đơn giản, dễ bảo dưỡng

Lò xo trụ:

• Sử dụng biến dạng nén và giãn

• Cần thêm các thanh liên kết để định vị

• Yêu cầu phuộc nhún riêng biệt

• Mang lại sự thoải mái cao hơn

5.2. Phân tích ưu và nhược điểm của nhíp lá

5.3. Gợi ý lựa chọn theo điều kiện vận hành và loại xe

Nên chọn nhíp lá khi:

• Xe được sử dụng chủ yếu để chở hàng

• Vận hành trong điều kiện đường xấu

• Ưu tiên độ bền và chi phí thấp

• Tải trọng thường xuyên thay đổi

Nên chọn hệ thống treo khác khi:

• Ưu tiên sự thoải mái cho hành khách

• Sử dụng chủ yếu trên đường mịn

• Xe du lịch hoặc xe cao cấp

• Yêu cầu khả năng vận hành thể thao

6. Yếu tố ảnh hưởng đến hiệu suất của nhíp lá

6.1. Tác động của số lượng lá nhíp

Số lượng lá trong một bộ nhíp ảnh hưởng trực tiếp đến khả năng chịu tải và độ cứng của hệ thống. Nhíp 3 lá thường được sử dụng cho xe tải nhẹ, trong khi nhíp 7-9 lá phù hợp với xe tải hạng nặng.

Công thức tính tải trọng tối đa dựa trên số lượng lá và thông số vật liệu:

• Tải trọng = (Số lá × Độ dày × Chiều rộng × Cường độ vật liệu) / Hệ số an toàn

6.2. Tầm quan trọng của vật liệu đàn hồi

Chất lượng thép quyết định tuổi thọ và hiệu suất của nhíp lá. Thép carbon cao với hàm lượng carbon 0.6-0.9% mang lại độ đàn hồi tốt nhất. Quá trình tôi và ram cũng ảnh hưởng lớn đến cơ tính cuối cùng.

Các thương hiệu nhíp xe tải đáng tin cậy tại Việt Nam thường sử dụng thép nhập khẩu từ Nhật Bản, Hàn Quốc hoặc thép trong nước đạt tiêu chuẩn JIS, ASTM.

6.3. Lực tác động, mômen uốn và giới hạn đàn hồi

Khi thiết kế nhíp lá, kỹ sư phải tính toán chính xác:

• Lực tác động tối đa: Bao gồm tải trọng tĩnh và các lực động

• Mômen uốn: Phân bố không đều trên chiều dài nhíp

• Giới hạn đàn hồi: Đảm bảo nhíp không bị biến dạng vĩnh viễn

Các yếu tố này được tích hợp vào phần mềm mô phỏng CAD/CAE để tối ưu hóa thiết kế trước khi sản xuất.

6.4. Ma sát, năng lượng dao động và sự mỏi vật liệu

Ma sát giữa các lá nhíp vừa có tác dụng tích cực (giảm chấn) vừa có tác dụng tiêu cực (mài mòn). Việc sử dụng bạc lót chất lượng cao và bôi trơn định kỳ giúp tối ưu hóa ma sát này.

Sự mỏi vật liệu là nguyên nhân chính gây ra hư hỏng nhíp lá. Chu kỳ tải trọng lặp đi lặp lại tạo ra các vết nứt nhỏ, dần dần phát triển thành vết gãy hoàn toàn. Dấu hiệu nhận biết nhíp xe tải đã bị gãy hoặc mòn bao gồm tiếng kêu bất thường, xe bị nghiêng một bên, hoặc độ cao gầm xe thay đổi.

7. Bảo dưỡng và thay thế nhíp lá

7.1. Dấu hiệu cần thay thế nhíp lá

Dấu hiệu trực quan:

• Nhíp lá bị gãy hoặc nứt rõ ràng

• Mất độ cong ban đầu (nhíp bị thẳng hoặc cong ngược)

• Bề mặt nhíp bị gỉ sét nghiêm trọng

• Các điểm kết nối bị hỏng

Dấu hiệu khi vận hành:

• Xe bị nghiêng về một phía khi đỗ trên mặt phẳng

• Tiếng kêu kim loại khi qua ổ gà

• Cảm giác xe bị "nảy" quá mức sau va đập

• Lốp xe mòn không đều

7.2. Các loại hư hỏng phổ biến ở nhíp lá

Các loại hư hỏng thường gặp ở nhíp lá bao gồm:

1. Gãy lá chính: Thường xảy ra tại vị trí chịu tải trọng lớn nhất

2. Nứt lá phụ: Do quá tải hoặc sử dụng lâu năm

3. Hỏng mắt nhíp: Kết quả của ma sát và mài mòn

4. Mòn bạc lót: Gây ra tiếng ồn và giảm hiệu quả giảm chấn

5. Gỉ sét: Làm giảm độ bền và ảnh hưởng đến tính đàn hồi

7.3. Quy trình bảo dưỡng định kỳ đúng cách

Kiểm tra hàng tháng:

• Quan sát trực quan tình trạng nhíp lá

• Kiểm tra độ kín của ốc chữ U

• Đo độ cao gầm xe ở các điểm chuẩn

Bảo dưỡng 6 tháng/lần:

• Vệ sinh và bôi trơn các điểm ma sát

• Kiểm tra và thay thế bạc lót nếu cần

• Đánh giá độ căng của ốc chữ U theo moment quy định

Bảo dưỡng hàng năm:

• Tháo rời toàn bộ hệ thống để kiểm tra chi tiết

• Thay thế các chi tiết mòn và bị hỏng

• Kiểm tra và điều chỉnh geometry hệ thống treo

7.4. Giá thành, phụ tùng và địa điểm dịch vụ

Bảng giá nhíp xe tải theo từng loại và thương hiệu cụ thể:

Cách chọn nhíp xe tải phù hợp với tải trọng thực tế:

• Xác định tải trọng tối đa thường xuyên chở

• Chọn nhíp có khả năng chịu tải cao hơn 20-30% so với nhu cầu

• Tìm hiểu các loại nhíp xe tải phổ biến hiện nay để đưa ra quyết định phù hợp

Địa điểm dịch vụ uy tín:

• Các đại lý chính hãng của hãng xe

• Xưởng chuyên về hệ thống treo và nhíp lá

• Trung tâm dịch vụ ô tô có chứng nhận ISO

• Các cửa hàng phụ tùng thay thế uy tín

Chi phí bao gồm cả công thay và giá nhíp, thường dao động từ 2-10 triệu VNĐ tùy theo loại xe và chất lượng nhíp được chọn.

8. Kết luận

Nhíp lá đã và đang đóng vai trò không thể thay thế trong ngành vận tải Việt Nam. Với nguyên lý hoạt động dựa trên tính đàn hồi của thép, nhíp lá mang lại giải pháp kinh tế và hiệu quả cho việc hấp thụ lực từ mặt đường và đảm bảo sự ổn định cho xe tải.

Hiểu rõ cơ chế hoạt động giúp người sử dụng tối ưu hóa hiệu suất, kéo dài tuổi thọ và đảm bảo an toàn khi vận hành. Từ việc lựa chọn đúng loại nhíp phù hợp với tải trọng, đến việc bảo dưỡng định kỳ và nhận biết các dấu hiệu hư hỏng, tất cả đều góp phần quan trọng vào sự thành công của hoạt động vận tải.

Trong bối cảnh ngành logistics Việt Nam đang phát triển mạnh mẽ, việc nắm vững kiến thức về nhíp lá không chỉ giúp tiết kiệm chi phí mà còn góp phần nâng cao chất lượng dịch vụ vận chuyển. Mỗi chuyến hàng an toàn đều bắt đầu từ những hiểu biết cơ bản về các bộ phận quan trọng như nhíp lá.

Hãy nhớ rằng, một hệ thống treo hoạt động tốt không chỉ bảo vệ hàng hóa mà còn bảo vệ sinh mạng của người lái và những người tham gia giao thông khác. Đầu tư vào chất lượng nhíp lá chính là đầu tư vào tương lai bền vững của doanh nghiệp vận tải.
