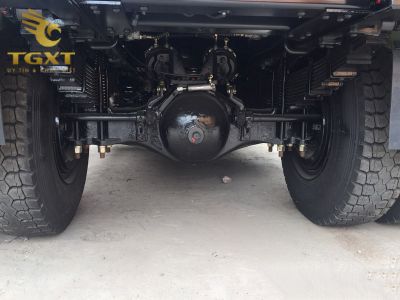

Trong hệ thống vận hành của xe tải, Trục Các Đăng đóng vai trò thiết yếu như cầu nối cơ khí giữa hộp số và vi sai, đảm bảo truyền mô-men xoắn từ động cơ đến trục bánh xe một cách liên tục và hiệu quả. Không có bộ phận này, xe tải sẽ không thể chuyển động. Thuật ngữ "trục láp" thường được sử dụng trong ngành công nghiệp ô tô Việt Nam, nhưng về mặt kỹ thuật chính xác, nó chỉ Trục Các Đăng (Propeller Shaft hoặc Drive Shaft), khác biệt hoàn toàn với Trục Bán Nguyệt (Axle Shaft) - chi tiết kết nối từ vi sai đến bánh xe.

Chức năng cốt lõi của Trục Các Đăng vượt xa việc đơn thuần truyền lực. Bộ phận này phải liên tục thích ứng với sự biến dạng của khung gầm khi xe vận hành trên địa hình không bằng phẳng, đồng thời bù trừ những thay đổi về góc và khoảng cách giữa các bộ phận truyền lực. Đây là lý do tại sao hệ thống truyền lực xe tải hiện đại đòi hỏi thiết kế trục phức tạp với nhiều cơ chế điều chỉnh tích hợp.

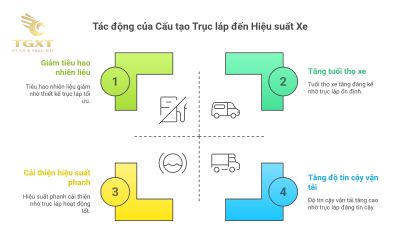

I. Cấu trúc và chức năng chính của trục láp xe tải

Trục Các Đăng được cấu thành từ nhiều thành phần cơ khí hoạt động đồng bộ. Thân trục có thể được thiết kế dạng trục rỗng hoặc trục đặc, tùy thuộc vào yêu cầu về không gian lắp đặt và khả năng chịu tải. Khớp chữ thập (Universal Joint) đảm nhận nhiệm vụ kết nối các đoạn trục và cho phép truyền mô-men xoắn khi có sự lệch góc giữa trục đầu vào và đầu ra. Khớp trượt then hoa (Slip Yoke) tạo khả năng thay đổi chiều dài của toàn bộ cụm trục, điều chỉnh khi khoảng cách giữa hộp số và vi sai thay đổi do biến dạng khung gầm.

Vai trò của các thành phần này thể hiện rõ qua cách hệ thống truyền lực ứng phó với điều kiện vận hành thực tế. Khi xe tải di chuyển qua vùng địa hình gồ ghề, khung gầm không ngừng uốn cong và xoắn. Nếu thiếu khớp trượt then hoa, sự thay đổi khoảng cách này có thể gây nứt vỡ trục hoặc hư hỏng các ổ bi trong hộp số và vi sai.

Khớp nối mềm (Flexible Coupling) được tích hợp vào một số thiết kế hiện đại nhằm hấp thụ rung động nhỏ và giảm thiểu NVH (Noise, Vibration, Harshness). Loại khớp này chủ yếu làm từ cao su, chỉ cho phép điều chỉnh góc truyền lực trong phạm vi hẹp (khoảng 6 độ) nhưng đóng vai trò quan trọng trong việc ngăn chặn rung động truyền từ truyền động cơ khí lên khung xe.

1.1 Cân bằng động và góc truyền lực

Góc truyền lực giữa các bộ phận trong hệ thống truyền động ảnh hưởng trực tiếp đến độ êm và tuổi thọ của toàn bộ cụm trục. Khi Trục Các Đăng hoạt động với góc lệch lớn, khớp chữ thập tạo ra hiện tượng dao động vận tốc góc - trục đầu ra không quay đều mặc dù trục đầu vào quay đều. Hiện tượng này gây rung động và tiếng ồn, đặc biệt nghiêm trọng ở tốc độ cao.

Xu hướng thiết kế hiện đại hướng tới góc truyền lực 0 độ - nghĩa là đường tâm nối giữa hộp số, trục các đăng và vi sai gần như thẳng hàng. Thiết kế này giúp giảm thiểu NVH xuống mức thấp nhất, tạo trải nghiệm vận hành êm ái hơn. Tuy nhiên, trên xe tải với yêu cầu khoảng sáng gầm cao và khả năng vận hành trên địa hình phức tạp, việc duy trì góc 0 độ không phải lúc nào cũng khả thi.

Cân bằng động (Dynamic Balancing) là quy trình kỹ thuật bắt buộc để đảm bảo trục quay ổn định. Khi khối lượng phân bố không đều xung quanh trục quay, lực ly tâm phát sinh tăng theo hàm số bậc hai của tốc độ. Một sai lệch nhỏ ở tốc độ thấp có thể trở thành lực phá hủy khổng lồ khi xe chạy trên đường trường ở tốc độ cao, gây mòn nhanh chóng các ổ bi và khớp then hoa.

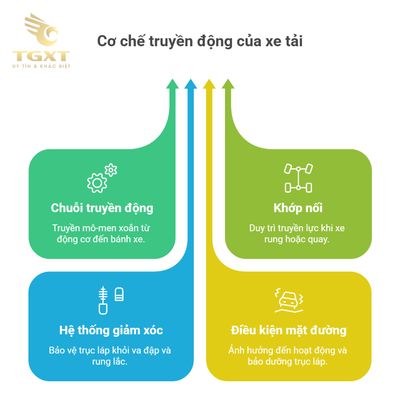

II. Vai trò động học và ảnh hưởng đến vận hành xe tải

Mối quan hệ giữa mô-men xoắn, truyền động cơ khí và khung gầm xe tải tạo nên một hệ thống động học phức tạp. Xe tải thường vận chuyển tải trọng lớn, tạo ra mô-men xoắn cực đại mà Trục Các Đăng phải truyền tải liên tục. Đồng thời, tải trọng này làm biến dạng khung gầm nhiều hơn so với xe con, dẫn đến sự thay đổi liên tục về góc làm việc của trục.

Khi xe tăng tốc hoặc phanh, lực quán tính tác động lên khung gầm theo hướng dọc. Hiện tượng "nghiêng mũi" (dive) khi phanh hoặc "ngửa đuôi" (squat) khi tăng tốc làm thay đổi góc giữa hộp số và vi sai. Khớp trượt then hoa và các khớp chữ thập phải liên tục điều chỉnh để duy trì khả năng truyền lực êm dịu trong suốt các pha vận hành này.

Trọng lượng trục ảnh hưởng đến quán tính quay của toàn bộ hệ thống. Trục nặng có quán tính lớn, khiến động cơ tốn nhiều năng lượng hơn để tăng tốc hoặc giảm tốc. Đây là lý do các nhà sản xuất ưu tiên sử dụng trục rỗng cho xe tải - giảm trọng lượng mà vẫn duy trì độ cứng xoắn cần thiết.

2.1 Ảnh hưởng đến hiệu suất truyền động

Hiệu suất truyền động của xe tải phụ thuộc lớn vào tình trạng của Trục Các Đăng. Khi trục mất cân bằng, lực ly tâm không đều tạo ra rung động lan tỏa khắp hệ thống truyền lực. Rung động này không chỉ gây khó chịu cho người lái mà còn tăng tốc độ mài mòn của các ổ bi trong hộp số, vi sai và các khớp nối.

Hiện tượng mất cân bằng thường bắt nguồn từ:

• Biến dạng vật lý của thân trục do va đập hoặc tai nạn

• Mài mòn không đều của các then hoa và ổ bi

• Lắp đặt sai vị trí các khớp chữ thập sau thay thế

Khi mô-men xoắn truyền qua một trục mất cân bằng, năng lượng không được chuyển hóa hiệu quả. Một phần năng lượng bị tiêu hao dưới dạng nhiệt và rung động, làm giảm hiệu suất tổng thể của động cơ và tăng tiêu hao nhiên liệu.

III. Vật liệu và thiết kế trong sản xuất trục láp xe tải

Yêu cầu kỹ thuật đối với vật liệu chế tạo Trục Các Đăng xe tải vô cùng khắt khe. Vật liệu phải đồng thời đáp ứng ba tiêu chí: độ bền cao để chịu mô-men xoắn lớn, trọng lượng nhẹ để giảm quán tính quay, và khả năng chịu xoắn tốt để tránh biến dạng vĩnh viễn. Thép hợp kim là lựa chọn phổ biến nhất, thường được xử lý nhiệt để tăng cường độ cứng bề mặt mà vẫn giữ được độ dẻo dai ở lõi.

Quyết định lựa chọn giữa trục rỗng và trục đặc không đơn thuần là vấn đề không gian lắp đặt. Trục rỗng có đường kính ngoài lớn hơn nhưng nhẹ hơn đáng kể, cho phép tăng số vòng quay nguy hiểm (critical speed) - tốc độ mà tại đó trục bắt đầu rung động cộng hưởng nghiêm trọng. Đây là lý do trục rỗng thường được lắp đặt ở vị trí giữa hộp số và vi sai, nơi tốc độ quay cao nhất trong hệ thống truyền lực.

Trục đặc có ưu điểm về kích thước nhỏ gọn, phù hợp với không gian bị giới hạn như vị trí giữa vi sai và bánh xe. Tuy nhiên, trọng lượng trục đặc lớn hơn tạo ra quán tính quay cao, khiến hệ thống phản ứng chậm hơn với các thay đổi tốc độ.

Thiết kế trục nhiều đoạn (hai hoặc ba đoạn) được áp dụng khi khoảng cách từ hộp số đến vi sai quá dài. Mỗi đoạn ngắn hơn có tần số cộng hưởng riêng, giúp đẩy tần số cộng hưởng tổng thể lên cao hơn dải tốc độ vận hành thông thường. Ổ đỡ giữa và ống lót cao su được sử dụng để hỗ trợ các đoạn trục và hấp thụ rung động dư, ngăn chặn NVH truyền lên khung xe.

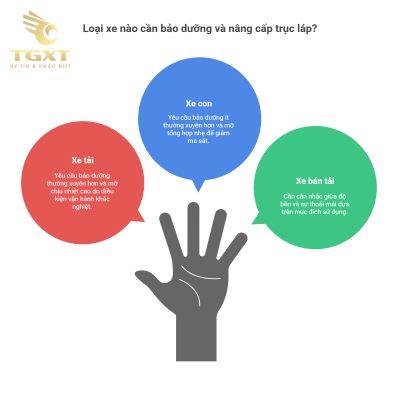

3.1 So sánh trục láp xe tải với xe con

Sự khác biệt giữa trục láp xe tải và xe con thể hiện rõ qua yêu cầu kỹ thuật và điều kiện vận hành. Xe tải thường sử dụng trục rỗng đường kính lớn để chịu mô-men xoắn cao, trong khi xe con có thể sử dụng trục đặc nhỏ gọn hơn do tải trọng thấp.

Khớp chữ thập trên xe tải có kích thước lớn hơn và được gia cố để chịu góc lệch lớn hơn khi xe vận hành trên địa hình gồ ghề. Xe con hiện đại thường sử dụng khớp nối đồng tốc (CV Joint) nhằm tối ưu độ êm, nhưng loại khớp này không đủ bền để chịu tải trọng của xe tải.

Chiều dài Trục Các Đăng trên xe tải lớn hơn nhiều do khoảng cách từ động cơ (thường đặt phía trước) đến cầu sau dài hơn. Điều này đòi hỏi thiết kế nhiều đoạn với ổ đỡ giữa, trong khi xe con thường chỉ cần trục một đoạn.

IV. Hệ thống khớp nối và các cơ chế điều chỉnh

Khớp nối là thành phần quyết định khả năng truyền lực êm dịu và độ bền của Trục Các Đăng. Ba loại khớp chính được sử dụng trong hệ thống truyền lực xe tải, mỗi loại có ưu điểm và hạn chế riêng.

Khớp chữ thập (Cardan Joint) là loại phổ biến nhất trên xe tải nhờ khả năng chịu góc lệch lớn (10-30 độ) và cấu trúc bền vững. Khớp này sử dụng một chốt chữ thập kết nối hai chạc (yoke), cho phép truyền mô-men xoắn mạnh mẽ ngay cả khi có sự lệch góc đáng kể. Tuy nhiên, đây là khớp truyền vận tốc không đều - trục đầu ra quay với vận tốc dao động khi trục đầu vào quay đều. Để khắc phục, xe tải sử dụng cặp khớp chữ thập đồng bộ: góc lệch ở khớp đầu tiên được bù trừ hoàn toàn bởi khớp thứ hai.

Khớp nối mềm làm từ cao su có vai trò khác biệt. Nó không dùng để truyền lực qua góc lệch lớn mà để hấp thụ rung động nhỏ và cô lập tiếng ồn. Góc điều chỉnh tối đa chỉ khoảng 6 độ, nhưng khả năng giảm NVH rất hiệu quả. Khớp này thường được đặt ở vị trí nối giữa hộp số và đoạn trục đầu tiên, nơi tiếp xúc trực tiếp với rung động từ động cơ.

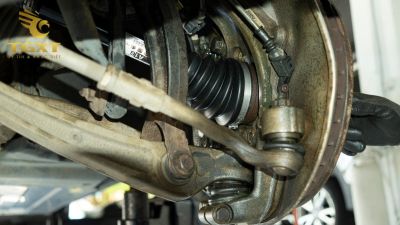

Khớp nối đồng tốc (Constant Velocity Joint - CV Joint) đảm bảo vận tốc góc đầu ra luôn bằng vận tốc góc đầu vào, bất kể góc lệch. Loại khớp này truyền mô-men xoắn êm ái nhất, loại bỏ hoàn toàn dao động vận tốc. Tuy nhiên, chi phí sản xuất cao và khả năng chịu tải hạn chế khiến nó ít được sử dụng trên xe tải trọng tải lớn.

Sự kết hợp của các loại khớp trong một hệ thống truyền động xe tải hiện đại thể hiện sự cân bằng giữa hiệu suất, độ bền và chi phí. Khớp chữ thập đảm nhận vai trò truyền lực chính, khớp nối mềm giảm rung động, còn khớp đồng tốc chỉ được sử dụng ở những vị trí đặc biệt cần độ êm cao.

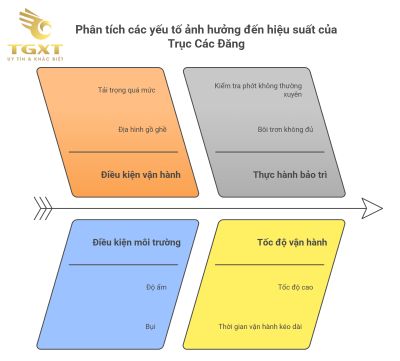

V. Ảnh hưởng của điều kiện vận hành và môi trường

Điều kiện vận hành thực tế ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của Trục Các Đăng. Xe tải hoạt động trên địa hình gồ ghề phải đối mặt với va đập liên tục, gây biến dạng khung gầm và tăng ứng suất xoắn lên trục. Hệ thống treo đóng vai trò quan trọng trong việc giảm thiểu những tác động này, nhưng không thể loại bỏ hoàn toàn.

Khi xe chở tải trọng vượt mức cho phép, khung gầm bị uốn cong nhiều hơn so với thiết kế dự kiến. Sự biến dạng này làm thay đổi góc làm việc của Trục Các Đăng vượt quá giới hạn mà khớp chữ thập có thể bù trừ hiệu quả. Kết quả là rung động tăng lên, ổ bi và then hoa mòn nhanh hơn.

Tốc độ vận hành cao trong thời gian dài tạo ra nhiệt độ cao ở các khớp nối và ổ bi. Nếu thiếu dầu bôi trơn hoặc chất lượng dầu kém, ma sát tăng vọt và nhiệt độ có thể đạt mức làm hỏng cấu trúc kim loại. Đây là nguyên nhân phổ biến của hiện tượng khớp chữ thập bị kẹt hoặc vỡ ổ bi.

Môi trường ẩm ướt, bụi bặm cũng góp phần làm tăng tốc độ hư hỏng. Nước và bụi xâm nhập vào các khớp then hoa làm giảm hiệu quả bôi trơn, tạo ra hiện tượng mài mòn mài mòn (abrasive wear). Các phớt bảo vệ (seal) cần được kiểm tra và thay thế định kỳ để ngăn chặn sự xâm nhập của các tác nhân này.

NVH từ Trục Các Đăng thường tăng lên theo thời gian sử dụng. Đây không chỉ là vấn đề về sự thoải mái mà còn là dấu hiệu cảnh báo về quá trình phá hủy cơ học đang diễn ra bên trong hệ thống truyền lực.

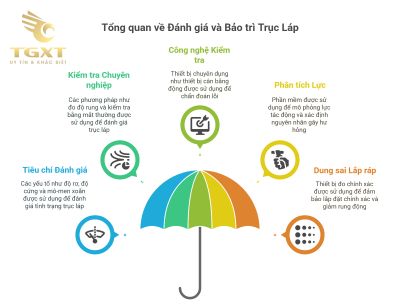

VI. Tổng quan bảo trì và kiểm tra định kỳ

Bảo trì và bảo dưỡng xe tải định kỳ là yếu tố quyết định đến tuổi thọ của Trục Các Đăng. Quy trình kiểm tra cần được thực hiện theo lịch trình chặt chẽ, bao gồm cả kiểm tra bằng thính giác và trực quan.

Kiểm tra bằng thính giác là phương pháp đơn giản nhưng hiệu quả cao. Tiếng ồn bất thường từ cụm trục láp xe tải - đặc biệt là tiếng kêu rít, tiếng lạch cạch hoặc tiếng gõ - là dấu hiệu rõ ràng của mài mòn ổ bi hoặc mất cân bằng động. Tiếng ồn thường tăng theo tốc độ xe, cho thấy mối liên hệ trực tiếp với tốc độ quay của trục.

Kiểm tra trực quan định kỳ cần tập trung vào:

• Tình trạng vật lý của thân trục (tìm vết nứt, biến dạng, vênh cong)

• Mức độ mài mòn của then hoa tại khớp trượt then hoa

• Tình trạng rò rỉ dầu bôi trơn ở các khớp nối

• Độ rơ của các khớp chữ thập (kiểm tra bằng cách xoay trục bằng tay)

• Tình trạng của phớt bảo vệ và ống lót cao su

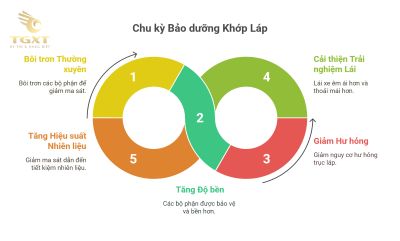

Bôi trơn đúng cách và đầy đủ là yêu cầu bắt buộc. Các khớp chữ thập thường có đầu bơm mỡ (grease fitting) cần được bơm mỡ định kỳ. Khớp trượt then hoa cũng yêu cầu bôi trơn đặc biệt do bề mặt then hoa tiếp xúc kim loại với kim loại, dễ bị mài mòn nếu thiếu dầu.

Cân bằng động không chỉ là quy trình kỹ thuật mà là yêu cầu an toàn. Sau bất kỳ hoạt động sửa chữa nào như thay thế khớp chữ thập, thay ổ đỡ giữa, hoặc nắn uốn trục bị cong, việc thực hiện cân bằng động chuyên nghiệp là bắt buộc. Ngay cả sai lệch nhỏ trong phân bố khối lượng cũng có thể tạo ra lực ly tâm khổng lồ ở tốc độ cao, gây phá hủy nhanh chóng các ổ bi và khớp nối.

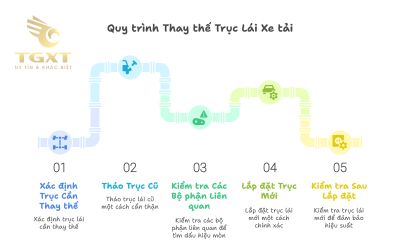

6.1 Thời điểm cần thay trục láp mới

Thời điểm cần thay trục láp mới được xác định dựa trên các dấu hiệu hư hỏng cụ thể và mức độ nghiêm trọng. Rung giật dữ dội khi khởi động hoặc tăng tốc là tín hiệu cảnh báo quan trọng nhất. Nếu rung động tăng theo tốc độ và không thể khắc phục bằng cân bằng động, khả năng cao là thân trục đã bị cong hoặc nứt vĩnh viễn.

Tiếng ồn lớn và bất thường từ cụm trục, đặc biệt là tiếng va đập kim loại, cho thấy khớp chữ thập hoặc then hoa đã mòn nghiêm trọng. Trong trường hợp này, việc chỉ thay thế khớp có thể không đủ nếu thân trục đã bị hư hại.

Các dấu hiệu cần thay thế ngay:

• Nứt hoặc gãy ở thân trục hoặc chạc nối

• Mòn then hoa quá mức (độ rơ lớn hơn 2-3mm)

• Biến dạng vĩnh viễn không thể nắn chỉnh

• Vỡ nhiều ổ bi trong khớp chữ thập cùng lúc

• Rò rỉ dầu nghiêm trọng không thể khắc phục bằng thay phớt

Thời gian sử dụng trung bình của Trục Các Đăng xe tải dao động từ 150,000 đến 300,000 km tùy điều kiện vận hành. Xe hoạt động chủ yếu trên đường tốt và được bảo dưỡng đúng cách có thể đạt tuổi thọ cao hơn đáng kể.

VII. Kết luận

Trục Các Đăng là xương sống của hệ thống truyền lực xe tải, đảm nhận vai trò thiết yếu trong việc truyền mô-men xoắn từ động cơ đến bánh xe. Sự phức tạp trong thiết kế - từ lựa chọn giữa trục rỗng và trục đặc, việc sử dụng nhiều loại khớp nối khác nhau, đến yêu cầu về cân bằng động chuyên nghiệp - phản ánh tầm quan trọng của bộ phận này trong hoạt động tổng thể của xe.

Hiểu rõ cấu trúc, chức năng và yêu cầu bảo trì của trục láp xe tải giúp người vận hành và chủ xe đưa ra quyết định đúng đắn về thời điểm kiểm tra, sửa chữa hoặc thay thế. Rung động và tiếng ồn không chỉ là dấu hiệu phiền toái mà là cảnh báo về quá trình phá hủy cơ học đang diễn ra, cần được xử lý kịp thời để tránh hư hỏng lan rộng sang các bộ phận khác trong hệ thống.

Đầu tư vào bảo dưỡng định kỳ, sử dụng phụ tùng chính hãng và thực hiện cân bằng động sau mỗi lần sửa chữa lớn không chỉ kéo dài tuổi thọ của Trục Các Đăng mà còn bảo vệ toàn bộ hệ thống truyền động cơ khí, đảm bảo an toàn và hiệu quả kinh tế trong vận hành xe tải.
