Bản vẽ xe tải đóng vai trò quan trọng trong việc thiết kế và sản xuất phương tiện giao thông hiện đại. Những tờ giấy kỹ thuật này chứa đựng toàn bộ thông tin về cấu trúc, kích thước và các đặc tính kỹ thuật của xe tải. Từ những nét vẽ đầu tiên đến sản phẩm hoàn chỉnh, bản vẽ là cầu nối giữa ý tưởng và thực tế.
Bản vẽ xe tải là tập hợp các tài liệu kỹ thuật mô tả chi tiết về cấu trúc, kích thước, vật liệu và quy trình sản xuất xe tải. Trong thiết kế công nghiệp, bản vẽ đóng vai trò như một ngôn ngữ chung giữa các kỹ sư, kỹ thuật viên thiết kế và nhà sản xuất ô tô.
Hệ thống bản vẽ không chỉ là công cụ ghi lại ý tưởng mà còn là nền tảng cho việc lắp ráp, thử nghiệm và bảo trì phương tiện. Mỗi sơ đồ xe tải được tạo ra phải tuân thủ tiêu chuẩn kỹ thuật nghiêm ngặt và tiêu chuẩn ISO quốc tế.
Bản phác thảo xe tải là giai đoạn đầu tiên trong quy trình thiết kế. Đây là những phác thảo sơ bộ giúp kỹ sư hình dung tổng thể về sản phẩm. Bản phát thảo xe tải thường được vẽ bằng bút chì kỹ thuật trên giấy kỹ thuật hoặc sử dụng phần mềm CAD/CAM.
Bản thiết kế xe tải chi tiết hơn, bao gồm các mô hình xe tải 3D và sơ đồ kỹ thuật chính xác. Giai đoạn này yêu cầu tính toán sức bền, phân tích khí động học và tối ưu hóa cấu trúc.
Bản vẽ kỹ thuật là sản phẩm cuối cùng, chứa đựng mọi thông tin cần thiết cho sản xuất. Đây là bản chính được sử dụng trong lắp ráp và kiểm tra chất lượng.
Ngành vận tải hiện đại không thể thiếu bản vẽ xe tải chất lượng cao. Trung tâm nghiên cứu và phòng thí nghiệm của các nhà sản xuất ô tô lớn đầu tư mạnh vào công nghệ sản xuất và đồ họa máy tính.
Xe ben yêu cầu bản vẽ chi tiết xe tải tự đổ đặc biệt, tập trung vào hệ thống thủy lực và khung gầm chịu lực. Thiết kế này phải đảm bảo độ bền cao khi hoạt động trong công trình xây dựng.
Xe container sử dụng cấu trúc khung tiêu chuẩn quốc tế. Bản vẽ loại này tập trung vào hệ thống truyền động và khả năng chịu tải lớn.
Xe tải đông lạnh cần bản vẽ kỹ thuật thùng xe tải đặc biệt với hệ thống cách nhiệt và làm lạnh hiệu quả. Vật liệu như thép, thép mạ kẽm, inox để chống ăn mòn.
| Loại xe tải | Đặc điểm thiết kế | Vật liệu chính | Ứng dụng |
|---|---|---|---|
| Xe ben | Thùng tự đổ, hệ thống thủy lực | Thép cường độ cao | Công trình xây dựng |
| Xe container | Khung tiêu chuẩn ISO | Thép carbon | Vận tải hàng hóa |
| Xe tải đông lạnh | Thùng cách nhiệt | Thép mạ kẽm, inox | Vận chuyển thực phẩm |
| Xe cứu hộ | Thiết bị chuyên dụng | Hợp kim nhôm | Cứu hộ giao thông |
| Xe bồn | Bồn chứa áp suất | Thép không gỉ | Vận chuyển chất lỏng |
Sơ đồ hệ thống phanh xe tải là một trong những tài liệu kỹ thuật quan trọng nhất. Hệ thống phanh hiệu suất cao yêu cầu tính toán chính xác về trọng lượng xe, tốc độ và khoảng cách phanh an toàn.
Bản vẽ 3D động cơ xe tải sử dụng công nghệ CAD tiên tiến cho phép kỹ sư mô phỏng hoạt động của động cơ trước khi sản xuất. Việc lượng dầu xe tải tiêu thụ khi di chuyển 100km cũng được tính toán dựa trên thiết kế động cơ này.
Thùng kín phù hợp cho vận tải hàng hóa cần bảo vệ khỏi thời tiết. Thiết kế này bao gồm cửa sau và hệ thống khóa an toàn.
Thùng hở thường được sử dụng cho xe tải vận chuyển vật liệu xây dựng. Quy định pháp luật về kích thước tối đa của thùng xe tải quy định chiều cao tối đa không quá 4m cho xe ≥5 tấn.
Thùng cách nhiệt là xe chuyên dụng cho ngành thực phẩm, yêu cầu vật liệu đặc biệt và hệ thống làm lạnh hiệu quả.
Khung gầm là xương sống của xe tải, chịu toàn bộ tải trọng của phương tiện và hàng hóa. Vật liệu chế tạo khung xe tải thường là thép carbon cường độ cao hoặc hợp kim đặc biệt.
Thiết kế khung gầm phải đảm bảo độ bền cao, trọng lượng hợp lý và khả năng chịu tải theo tiêu chuẩn kỹ thuật. Hệ thống treo chuyên biệt cho tải nặng được tích hợp để giảm rung động và tăng hiệu suất.

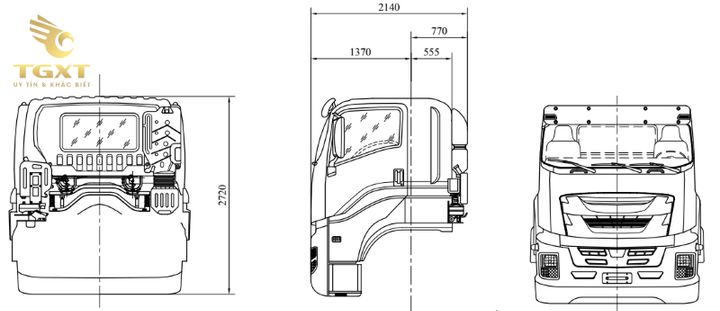

Buồng lái hiện đại tập trung vào tiện nghi và an toàn cho tài xế. Thiết kế nội thất buồng lái xe tải bao gồm ghế ngồi ergonomic, hệ thống điều hòa và bảng điều khiển trực quan.
Buồng lái tối ưu cho tài xế đường dài có không gian nghỉ ngơi, hệ thống giải trí và thiết bị an toàn tiên tiến. Nội thất xe được thiết kế để giảm căng thẳng và tăng hiệu suất lái xe.
Động cơ là trái tim của xe tải, bản vẽ 3D cho phép kỹ sư tối ưu hóa công suất và hiệu suất nhiên liệu. Kỹ thuật động cơ đốt trong hiện đại tập trung vào giảm khí thải và tăng độ bền.
Hệ thống truyền lực bao gồm hộp số, cầu truyền và bánh xe. Kích thước lốp xe tải hạng nặng được tính toán dựa trên tải trọng và điều kiện đường xá.
Thiết kế hệ thống treo xe tải sử dụng lò xo và giảm chấn chuyên dụng để đảm bảo ổn định khi vận hành.
Hệ thống chiếu sáng đặc biệt cho xe tải bao gồm đèn pha, đèn hậu và đèn báo hiệu. Thiết kế này phải tuân thủ tiêu chuẩn an toàn giao thông nghiêm ngặt.
Hệ thống kiểm soát khí thải tiên tiến giúp xe tải đáp ứng quy định khí thải xe tải ngày càng khắt khe. Công nghệ xúc tác và lọc khí thải được tích hợp trong thiết kế.
Thông tư 85/2014/TT-BGTVT quy định về hồ sơ thiết kế kỹ thuật cho cải tạo xe tải. Bản vẽ phải là bản chính và tuân thủ Phần B của thông tư này.
Nghị định 100/2019/NĐ-CP quy định các hình phạt cho việc vi phạm thiết kế thùng xe. Phạt tiền có thể lên đến 3 triệu đồng, thậm chí tịch thu phương tiện nếu vi phạm nghiêm trọng.
Chiều cao tối đa của thùng hở không được vượt quá 4m đối với xe ≥5 tấn. Đăng kiểm sẽ kiểm tra chặt chẽ kích thước và tải trọng của phương tiện.
Chuyển đổi thùng xe phải có chứng nhận từ bên thứ ba đối với các xe chuyên dụng phức tạp như xe bồn, xe khám bệnh lưu động hoặc xe đông lạnh.
Hồ sơ thiết kế kỹ thuật phải bao gồm bản vẽ kỹ thuật chi tiết, tính toán sức bền và kế hoạch sản xuất. Xe bán hàng lưu động, xe ben và xe cứu hộ đều cần hồ sơ riêng biệt.
| Loại xe | Yêu cầu hồ sơ | Cơ quan phê duyệt | Thời gian xử lý |
|---|---|---|---|
| Xe tải thường | Hồ sơ thiết kế cơ bản | Đăng kiểm | 7-10 ngày |
| Xe chuyên dụng | Chứng nhận bên thứ ba | Bộ GTVT | 15-20 ngày |
| Xe nhập khẩu | Hồ sơ đầy đủ | Hải quan + Đăng kiểm | 30-45 ngày |
Quy trình thiết kế bản vẽ xe tải bắt đầu bằng khảo sát thị trường và nhu cầu khách hàng. Kỹ sư phân tích yêu cầu kỹ thuật và điều kiện sử dụng thực tế.
Lên kế hoạch bao gồm phân tích chi phí, thời gian và nguồn lực cần thiết. Mô hình hóa sử dụng phần mềm CAD để tạo mô hình 3D chính xác.
Thử nghiệm là giai đoạn quan trọng, phòng thí nghiệm sẽ kiểm tra độ bền, an toàn và hiệu suất của thiết kế.
Phần mềm vẽ xe tải chuyên dụng như AutoCAD và SolidWorks đã cách mạng hóa thiết kế xe tải. CAD cho phép tạo bản vẽ chính xác và mô phỏng hoạt động thực tế.
Đồ họa máy tính hiện đại có thể tạo hình vẽ xe tải photorealistic, giúp khách hàng hình dung rõ sản phẩm. Máy tính hiệu năng cao và màn hình chuyên dụng là công cụ thiết kế không thể thiếu.
Vật liệu kim loại đóng vai trò quan trọng trong thiết kế xe tải. Thép carbon thường dùng cho khung gầm, thép mạ kẽm cho thùng xe và inox cho xe bồn chở hóa chất.
Sử dụng vật liệu siêu bền giúp tăng tuổi thọ xe và giảm chi phí bảo trì. Kỹ thuật hàn và lắp ráp cũng ảnh hưởng đến chất lượng sản phẩm cuối.
Thiết kế phải đảm bảo tính khả thi trong sản xuất hàng loạt. Cơ khí chính xác và công nghệ sản xuất hiện đại giúp đảm bảo chất lượng ổn định.
Bảo trì dễ dàng là yêu cầu quan trọng, xe tải phải thiết kế để kỹ thuật viên có thể tiếp cận các bộ phận cần sửa chữa.
Khí động học ảnh hưởng trực tiếp đến tiêu thụ nhiên liệu và tốc độ tối đa của xe tải. Thiết kế khí động học đặc trưng giúp giảm sức cản gió và tăng hiệu suất.
Tải trọng là yếu tố quyết định cấu trúc khung gầm và hệ thống treo. Độ bền của vật liệu phải được tính toán kỹ lưỡng để đảm bảo an toàn.
Công suất động cơ phải phù hợp với trọng lượng và mục đích sử dụng. Xe tải nặng cần động cơ công suất lớn hơn xe tải nhẹ.
Tối ưu hóa không gian chứa hàng giúp tăng hiệu quả vận chuyển. Thiết kế thùng xe phải cân bằng giữa dung tích và trọng lượng.
Khả năng tùy biến theo nhu cầu vận tải cho phép xe tải phục vụ nhiều mục đích khác nhau. Thiết kế mô-đun hóa giúp khách hàng dễ dàng thay đổi cấu hình.
Tính kinh tế bao gồm chi phí sản xuất, vận hành và bảo trì. Thiết kế hiệu quả giúp giảm tổng chi phí sở hữu.
Tác động môi trường ngày càng được quan tâm, xe tải phải đáp ứng tiêu chuẩn khí thải nghiêm ngặt. Thiết kế động cơ sạch và hệ thống xử lý khí thải là ưu tiên hàng đầu.
An toàn là yếu tố không thể thỏa hiệp. Hệ thống phanh, đèn chiếu sáng và cấu trúc khung xe phải đảm bảo an toàn tuyệt đối.
Thị trường xe tải toàn cầu đang phát triển nhanh chóng, thiết kế phải linh hoạt để đáp ứng nhu cầu đa dạng. Điều kiện đường sá Việt Nam đặc biệt với nhiều đồi núi và đường hẹp.
Xe tải 500kg có được chạy trong khung giờ cấm hay không phụ thuộc vào quy định địa phương. Xe tải dưới 1 tấn có nằm trong diện bị cấm giờ lưu thông cũng tương tự.
Máy tính hiện đại với card đồ họa mạnh là công cụ không thể thiếu. Máy in 3D cho phép tạo mô hình thử nghiệm nhanh chóng và chính xác.
Giấy kỹ thuật chất lượng cao vẫn được sử dụng cho bản vẽ quan trọng. Bút chì kỹ thuật chuyên dụng giúp kỹ sư tạo ra những nét vẽ chính xác.
Phần mềm đồ họa chuyên dụng như SolidWorks, AutoCAD và CATIA là tiêu chuẩn trong ngành.
Kỹ sư thiết kế là linh hồn của quy trình thiết kế. Họ cần kiến thức sâu về cơ khí, vật liệu và kỹ thuật ô tô.
Kỹ thuật viên hỗ trợ kỹ sư trong việc tạo bản vẽ chi tiết và kiểm tra chất lượng. Nhà sản xuất ô tô cung cấp quy trình sản xuất và tiêu chuẩn chất lượng.
Trung tâm R&D là nơi nghiên cứu công nghệ mới và phát triển sản phẩm tiên tiến.
Phòng thí nghiệm hiện đại trang bị thiết bị kiểm tra độ bền, an toàn và hiệu suất. Cơ sở kiểm tra độc lập đảm bảo tính khách quan trong đánh giá.
Trung tâm thử nghiệm có đường thử chuyên dụng để kiểm tra xe tải trong điều kiện thực tế. Vượt xe ở khu vực đường cong hay đỉnh dốc có bị cấm không là một trong những tình huống được thử nghiệm.
Lắp ráp xe tải yêu cầu bản vẽ chi tiết từng bộ phận. Dây chuyền sản xuất hiện đại sử dụng robot và hệ thống tự động hóa.
Cải tiến mô hình liên tục dựa trên phản hồi khách hàng và tiến bộ công nghệ. Xe tải thùng, xe tải gắn cẩu và xe chuyên dụng đều có thiết kế riêng biệt.

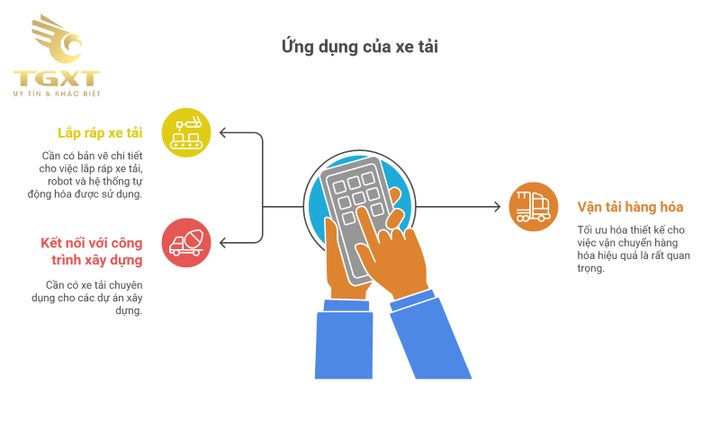

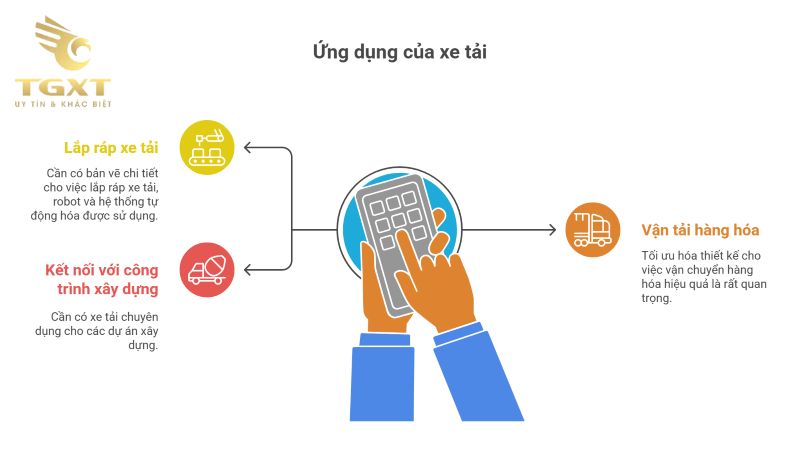

Vận tải hàng hóa là mục đích chính của xe tải, thiết kế phải tối ưu cho hiệu quả vận chuyển. Nhu cầu khẩn cấp đòi hỏi xe tải có khả năng di chuyển nhanh và an toàn.
Xe nhập khẩu phải tuân thủ tiêu chuẩn Việt Nam, trong khi lắp ráp trong nước giúp giảm chi phí và tăng tỷ lệ nội địa hóa.
Công trình xây dựng cần xe tải chuyên dụng như xe bồn bê tông, xe ben và xe cẩu. Logistics hiện đại yêu cầu xe tải linh hoạt và hiệu quả.
Nghiên cứu và phát triển liên tục tạo ra xe tải thông minh hơn với công nghệ IoT và AI.
Tịch thu phương tiện xảy ra khi xe tải vi phạm nghiêm trọng về kích thước hoặc tải trọng. Dỡ hàng vi phạm gây thiệt hại lớn cho chủ xe và khách hàng.
Phạt tiền từ 2-3 triệu đồng theo quy định pháp luật hiện hành. Tái phạm có thể bị phạt nặng hơn và đình chỉ giấy phép.
Đình chỉ giấy phép từ 1-3 tháng ảnh hưởng nghiêm trọng đến hoạt động kinh doanh. Từ chối đăng kiểm khiến xe tải không thể lưu thông hợp pháp.
Sai kích thước là lỗi phổ biến nhất, đặc biệt với thùng hở vượt chiều cao cho phép. Biển số A có ảnh hưởng gì đến việc lưu thông xe bán tải cũng cần được xem xét cẩn thận.
Xe tập lái có quy định đặc biệt về thiết kế an toàn và hệ thống phanh kép. Xe ≥5 tấn phải tuân thủ nghiêm ngặt các tiêu chuẩn về kích thước và tải trọng.
Mái che cho thùng hở được phép lắp đặt trong vòng 6 tháng mà không phát sinh phí. Cửa sau phải đảm bảo an toàn và thuận tiện cho việc bốc xếp hàng hóa.
Thiết kế mô-đun hóa cho phép khách hàng tùy chỉnh xe tải theo nhu cầu cụ thể. Hệ thống mô-đun chuẩn hóa giúp giảm chi phí sản xuất và bảo trì.
Mô phỏng thực tế ảo sử dụng công nghệ VR/AR giúp kỹ sư kiểm tra thiết kế trong môi trường ảo. Công nghệ này cải thiện chất lượng thiết kế và giảm thời gian phát triển.
Tự động hóa quy trình thiết kế sử dụng AI để tạo bản vẽ tối ưu dựa trên yêu cầu đầu vào. Machine Learning phân tích dữ liệu thị trường để dự đoán xu hướng.
Tích hợp dữ liệu thị trường thời gian thực giúp thiết kế phù hợp với nhu cầu khách hàng. AI hỗ trợ tối ưu hóa hiệu suất, giảm tiêu thụ nhiên liệu và tăng độ bền.
Vật liệu composite carbon fiber và hợp kim nhôm siêu nhẹ đang thay thế thép truyền thống. Vật liệu mới giúp giảm trọng lượng và tăng khả năng chịu tải.
Tiêu chuẩn khí thải Euro 6 và tương lai Euro 7 đòi hỏi thiết kế động cơ sạch hơn. Thiết kế thông minh tích hợp cảm biến IoT và hệ thống giám sát từ xa.
Xe tải điện và hybrid đang phát triển nhanh chóng, yêu cầu bản vẽ hoàn toàn mới cho hệ thống pin và động cơ điện.
Bản vẽ xe tải là nền tảng quan trọng của ngành giao thông vận tải hiện đại. Từ phác thảo đầu tiên đến sản phẩm hoàn chỉnh, bản vẽ đóng vai trò quyết định chất lượng và hiệu quả của xe tải.
Công nghệ thiết kế tiên tiến như CAD/CAM, AI và mô phỏng 3D đang cách mạng hóa cách chúng ta tạo ra xe tải. Tương lai hứa hẹn những xe tải thông minh, sạch và hiệu quả hơn.
Tuân thủ pháp luật và tiêu chuẩn kỹ thuật không chỉ đảm bảo an toàn mà còn tạo lợi thế cạnh tranh trên thị trường. Đầu tư vào thiết kế bản vẽ chất lượng cao là chìa khóa thành công trong ngành xe tải.
Tải trọng xe đầu kéo được tính theo hai phương pháp chính: tải trọng kéo theo (GCWR - GVW) và tổng trọng lượng theo số trục (26-40 tấn). Việc tính toán chính xác giúp đảm bảo an toàn giao thông và tuân thủ quy định pháp luật Việt Nam.
Bản lề thùng xe tải đóng vai trò quan trọng trong việc đảm bảo hoạt động mở đóng cửa thùng xe an toàn và bền bỉ. Với nhiều chất liệu từ inox 304, 201 đến thép CT3, việc lựa chọn bản lề phù hợp sẽ quyết định độ bền và hiệu quả vận hành của toàn bộ hệ thống thùng xe tải.
Quy định xe tải vào thành phố Hồ Chí Minh được ban hành dựa trên Quyết định 23/2018/QĐ-UBND và sửa đổi bổ sung bởi Quyết định 23/2019/QĐ-UBND, vẫn có hiệu lực đến năm 2025. Các quy định này phân chia rõ ràng giờ cấm cho xe tải nhẹ và nặng, xác định khu vực nội đô cụ thể, đồng thời quy định các ngoại lệ và thủ tục cấp phép đặc biệt. Việc nắm vững những quy định này giúp các doanh nghiệp vận tải, nhà phân phối và chủ xe tải tuân thủ pháp luật, tránh vi phạm và tối ưu hóa hoạt động kinh doanh.
Mô hình xe tải không chỉ là đồ chơi đơn thuần mà còn là cầu nối giữa thế giới thực và trí tưởng tượng. Từ những phiên bản thu nhỏ xe tải tinh xảo đến xe tải đồ chơi sinh động, chúng mang đến trải nghiệm học tập và giải trí phong phú. Thế giới mô hình xe tải đang phát triển mạnh mẽ với công nghệ tiên tiến và cộng đồng đam mê ngày càng rộng lớn.
