Cấu tạo của trục láp xe tải: Tìm hiểu chi tiết từ A đến Z

Trong thế giới xe tải hiện đại, trục láp được xem như "trái tim" của hệ thống truyền động. Mỗi chiếc xe tải vận hành trên đường đều phụ thuộc vào bộ phận quan trọng này. Hiểu rõ cấu tạo trục láp không chỉ giúp chủ xe vận hành hiệu quả mà còn đảm bảo an toàn giao thông.

1. Tổng quan về trục láp trong hệ thống truyền động xe tải

1.1. Vai trò trong truyền lực từ hộp số đến cầu sau

Trục láp (Drive shaft) hoạt động như cầu nối không thể thiếu giữa hộp số và cầu sau xe tải. Bộ phận này truyền mô-men xoắn từ động cơ qua hộp số đến vi sai, sau đó phân phối đến các bánh xe. Không giống như xe con, xe tải đòi hỏi khả năng truyền lực mạnh mẽ để xử lý tải trọng lớn.

Khi động cơ hoạt động, công suất được truyền qua ly hợp (Clutch) hoặc bộ chuyển đổi mô-men xoắn (Torque Converter) vào hộp số. Từ đây, trục láp tiếp nhận và chuyển đổi năng lượng này thành chuyển động quay ở bánh xe. Quá trình này đòi hỏi độ chính xác cao để đảm bảo hiệu suất tối ưu.

1.2. Mối liên kết giữa trục láp với hộp số, cầu chủ động và vi sai

Hệ thống truyền động xe tải tạo thành một chuỗi liên kết phức tạp. Trục láp kết nối trực tiếp với đầu ra hộp số thông qua khớp nối chuyên dụng. Phía còn lại gắn với cầu chủ động (Differential), nơi mô-men xoắn được phân chia đều cho hai bánh xe.

Bộ vi sai đóng vai trò quan trọng khi xe vào cua, cho phép bánh xe bên trong quay chậm hơn bánh xe bên ngoài. Thiết kế này giảm mài mòn lốp xe và cải thiện khả năng điều khiển. Trục láp phải thích ứng với những thay đổi góc độ liên tục này mà vẫn duy trì truyền lực ổn định.

1.3. Các dòng xe áp dụng: xe tải nhẹ, xe tải hạng nặng, xe chuyên dụng

Xe tải nhẹ (dưới 3.5 tấn) thường sử dụng trục láp đơn với thiết kế đơn giản. Cấu tạo chi tiết trục láp xe tải Hino trong phân khúc này tập trung vào hiệu quả nhiên liệu và chi phí sản xuất.

Xe tải hạng nặng (trên 10 tấn) đòi hỏi trục láp hai hoặc ba mảnh để xử lý tải trọng cao. Thiết kế này giảm ứng suất uốn và tăng độ bền tổng thể. Vòng bi trung tâm (Center Bearing) được bổ sung để hỗ trợ định tâm và giảm rung động.

Xe chuyên dụng như xe cẩu, xe bồn có yêu cầu đặc biệt về khả năng chịu tải và độ bền. Nguyên lý hoạt động trục láp xe tải Isuzu trong phân khúc này thường tích hợp công nghệ tiên tiến để đáp ứng điều kiện làm việc khắc nghiệt.

2. Cấu trúc cơ bản của trục láp xe tải

2.1. Trục chính (Main Shaft) và trục phụ

Trục chính (Tubular Shaft) tạo thành xương sống của toàn bộ hệ thống. Thiết kế ống rỗng giúp giảm trọng lượng mà vẫn đảm bảo độ cứng vững cần thiết. Trục đặc chỉ được sử dụng ở những vị trí đặc biệt có giới hạn không gian.

Phân loại theo cấu trúc:

• Trục rỗng: Nhẹ hơn, số vòng quay nguy hiểm cao, thích hợp cho khoảng cách lớn

• Trục đặc: Kích thước nhỏ gọn, dùng cho không gian hạn chế

• Trục lái: Kết nối trực tiếp với cụm truyền động

• Trục nối: Liên kết các bộ phận riêng biệt

Bảng 1. Vật liệu chế tạo chất lượng cao

2.2. Ống láp (Tube) và vỏ trục

Ống (Tube) bao bọc bên ngoài trục chính, bảo vệ khỏi tác động môi trường và va đập. Đường kính và chiều dày ống được tính toán chính xác để đảm bảo độ bền xoắn theo tiêu chuẩn ISO 1940-1 và ASTM 8620.

Thông số kỹ thuật quan trọng:

• Đường kính ngoài: 76-152mm tùy loại xe

• Chiều dày thành: 3-8mm

• Độ bền xoắn: 2000-8000 Nm

• Hệ số tải trọng: 1.5-2.5 lần tải trọng định mức

Vỏ trục không chỉ bảo vệ mà còn góp phần vào khả năng chống rung. Thiết kế hình học được tối ưu để giảm tiếng ồn và tăng tuổi thọ bạc đạn.

2.3. Khớp nối (Universal Joint / Khớp các đăng)

Khớp nối là linh hồn của trục láp, cho phép truyền lực qua các góc thay đổi liên tục. Phân biệt các loại trục láp thường dùng trong xe tải chủ yếu dựa trên loại khớp nối được sử dụng.

Phân loại khớp nối chính:

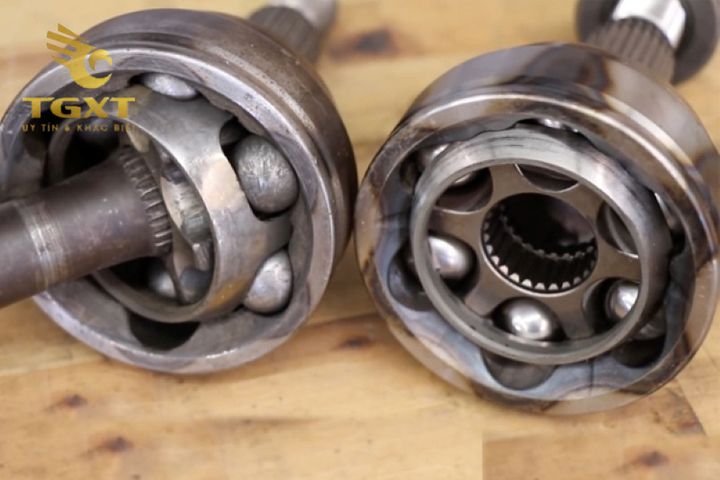

• Khớp các đăng đồng tốc (CV Joint)

• Duy trì tốc độ quay không đổi

• Vật liệu: 40MnB, Alloy 15-5

• Ứng dụng: Xe có hệ thống treo độc lập

• Khớp các đăng khác tốc (Non-constant Velocity Joint)

• Tốc độ quay thay đổi theo góc

• Chi phí thấp, cấu tạo đơn giản

• Cần kết hợp nhiều khớp để đảm bảo chuyển động

• Khớp nối chữ U (U-joint)

• Phổ biến nhất trong xe tải

• Vật liệu: 40CrNi, thép hợp kim đặc biệt

• Khả năng chịu tải cao, bảo trì dễ dàng

2.4. Vòng bi trung tâm (Center Bearing / Bạc đạn giữa)

Vòng bi trung tâm đóng vai trò then chốt trong việc hỗ trợ định tâm cho trục láp nhiều mảnh. Bộ phận này giảm đáng kể rung động và tiếng ồn, cải thiện NVH (Noise, Vibration, Harshness).

Chức năng chính:

• Đỡ trục láp tại điểm giữa

• Giảm độ võng khi tải trọng lớn

• Hấp thụ dao động từ mặt đường

• Tăng tuổi thọ toàn bộ hệ thống

Thiết kế hiện đại tích hợp ống lót cao su để tăng khả năng cách ly rung động. Điều này đặc biệt quan trọng với xe tải hạng nặng vận hành liên tục nhiều giờ.

2.5. Chốt trượt, chốt chặn và Slip Yoke

Chốt trượt (Slip Yoke) cho phép trục láp thay đổi chiều dài khi hệ thống treo hoạt động. Khi xe đi qua địa hình gồ ghề, khoảng cách giữa hộp số và cầu sau thay đổi liên tục. Chốt trượt đảm bảo truyền lực ổn định trong mọi tình huống.

Chốt chặn (Stop Pin) ngăn chặn chốt trượt tách ra khỏi vị trí an toàn. Thiết kế này đặc biệt quan trọng khi xe vận hành ở góc nghiêng lớn hoặc khi hệ thống treo làm việc ở hành trình tối đa.

Tube Yoke kết nối trực tiếp với khớp nối chữ U, tạo thành khớp xoay cho phép trục láp thích ứng với các góc thay đổi. Vật liệu chế tạo thường là thép hợp kim đặc biệt để chịu được ứng suất cao.

3. Bộ phận phụ và liên kết với hệ thống khác

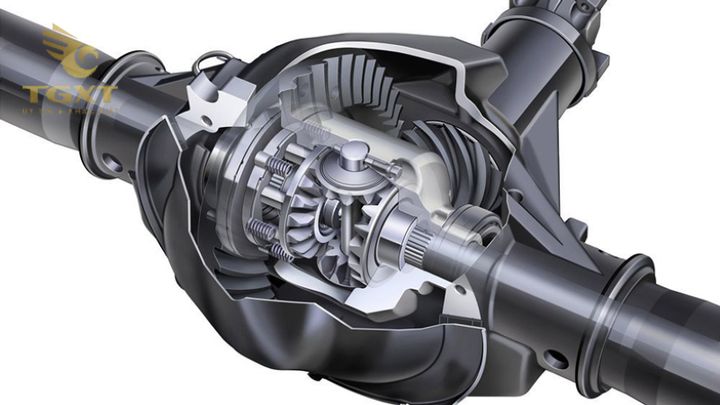

3.1. Liên kết với bộ vi sai và bánh răng truyền lực

Hệ thống bánh răng (Gears) trong bộ vi sai (Differential) phối hợp chặt chẽ với trục láp để phân phối mô-men xoắn. Tỷ số truyền được thiết kế phù hợp với từng loại xe và mục đích sử dụng.

Ly hợp (Clutch) trong xe số sàn hoặc bộ chuyển đổi mô-men xoắn (Torque Converter) trong xe số tự động đóng vai trò điều chỉnh truyền lực. Cách hoạt động của trục láp trong hệ truyền động phụ thuộc nhiều vào loại hộp số được sử dụng.

Đồng hồ (Sprockets) và các bánh răng phụ trợ giúp tối ưu hóa tỷ số truyền cho từng điều kiện vận hành. Hệ thống này đặc biệt phức tạp ở xe tải có nhiều cầu dẫn động.

3.2. Khớp nối với hệ thống treo, cầu chủ động

Hệ thống treo xe tải tác động trực tiếp đến hoạt động của trục láp. Khi lò xo và amortizer làm việc, góc nghiêng của trục láp thay đổi liên tục. Thiết kế khớp nối phải đảm bảo truyền lực ổn định trong mọi tình huống.

Cầu chủ động chịu tải trọng từ thùng xe và hàng hóa. Ảnh hưởng của tải trọng đến trục láp xe tải rất đáng kể - tải trọng cao tăng ứng suất xoắn và có thể gây quá tải cho các khớp nối.

Khi tải trọng thay đổi đột ngột (như khi đổ hàng), trục láp phải thích ứng nhanh chóng để duy trì cân bằng động. Điều này đòi hỏi thiết kế chính xác và vật liệu chất lượng cao.

3.3. Vị trí gắn kết với khung gầm và hệ thống điện

Khung gầm xe tải tạo thành cơ sở để gắn kết tất cả các bộ phận. Trục láp được bảo vệ bằng các tấm chắn và đường ống dẫn để tránh va đập từ đá sỏi và nước.

Hệ thống điện hiện đại có thể tích hợp cảm biến giám sát trục láp. Các cảm biến này theo dõi nhiệt độ, rung động và tốc độ quay để cảnh báo sớm các dấu hiệu bất thường.

Tính liên hoàn trong hệ thống khung gầm đảm bảo mọi bộ phận hoạt động đồng bộ. Cabin, thùng xe, hệ thống phanh và vô lăng đều chịu ảnh hưởng từ chất lượng hoạt động của trục láp.

4. Vật liệu và tiêu chuẩn chế tạo trục láp

4.1. Vật liệu phổ biến

Vật liệu chế tạo trục láp xe tải đa dạng, từ thép cacbon cơ bản đến hợp kim tiên tiến. Lựa chọn vật liệu phù hợp cho xe tải phụ thuộc vào tải trọng, điều kiện vận hành và yêu cầu tuổi thọ.

Thép hợp kim (Alloy Steel) cao cấp:

• SNCM220, SNCM420: Thép thấm cacbon, bề mặt cứng, lõi dẻo dai

• SNCM439: Độ dẻo dai cao, chống va đập tốt

• ASTM H13: Chống mài mòn, ổn định nhiệt độ cao

Thép cacbon truyền thống:

• Q235, Q275: Chi phí thấp, độ bền trung bình

• 45C8, 50C4: Cân bằng tối ưu giữa giá thành và chất lượng

4.2. Các tiêu chuẩn kỹ thuật

Sản xuất trục láp tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và quốc gia. Điều này đảm bảo chất lượng đồng đều và khả năng tương thích toàn cầu.

Tiêu chuẩn ISO chính:

• ISO 26262: An toàn chức năng hệ thống ô tô

• ISO 13232, ISO 12029: Mô phỏng động lực học

• ISO 1940-1, ISO 1940-2: Cân bằng động và kiểm tra

Tiêu chuẩn SAE và ASTM:

• SAE J3318: Tiêu chuẩn hóa họ bán trục truyền động

• ASTM D6121, ASTM D7038: Thử nghiệm chất bôi trơn

• ASTM 4340, ASTM 8620: Đặc tính vật liệu thép

Quy chuẩn Việt Nam:

• TCVN 9535-7:2012: Lắp ráp và cân bằng động

• QCVN 09:2015/BGTVT: An toàn kỹ thuật xe ô tô

4.3. Tiêu chuẩn công nghiệp và thực hành sản xuất

Công nghiệp sản xuất xe áp dụng nghiêm ngặt các tiêu chuẩn sản xuất tiên tiến. Cơ khí ô tô và kỹ thuật ô tô hiện đại đòi hỏi độ chính xác cao trong từng công đoạn.

Quy trình sản xuất bao gồm:

1. Lựa chọn nguyên liệu theo tiêu chuẩn

2. Gia công cơ khí chính xác

3. Xử lý nhiệt tăng cường độ bền

4. Kiểm tra chất lượng nhiều lớp

5. Cân bằng động trước xuất xưởng

5. Liên kết giữa cấu tạo và hiệu suất hoạt động

5.1. Tương quan giữa thiết kế khớp các đăng và khả năng chống rung

Thiết kế khớp các đăng ảnh hưởng trực tiếp đến độ mượt mà khi vận hành. Khớp các đăng đồng tốc (Constant Velocity Joint) duy trì tốc độ quay ổn định, giảm thiểu rung động truyền về cabin.

Khớp các đăng khác tốc (Non-constant Velocity Joint) tạo ra biến thiên tốc độ nhẹ, có thể gây rung ở tốc độ cao. Tuy nhiên, chi phí thấp hơn khiến nó vẫn được ứng dụng rộng rãi trong xe tải.

Bộ giảm chấn xoắn (Torsional Damper) được tích hợp để hấp thụ dao động từ động cơ. Thiết kế này đặc biệt quan trọng với động cơ diesel có mô-men xoắn cao.

5.2. Sự ảnh hưởng của tải trọng và điều kiện vận hành đến độ bền trục láp

Tải trọng xe tài tác động mạnh đến tuổi thọ trục láp. Quá tải 20% có thể giảm tuổi thọ xuống 50%. Điều này đòi hỏi việc nhận biết những dấu hiệu hư hỏng ở trục láp để bảo trì kịp thời.

Điều kiện vận hành khắc nghiệt như đường núi, sa mạc hay công trường đòi hỏi vật liệu và thiết kế đặc biệt. Nhiệt độ cao, bụi bẩn và va đập liên tục làm tăng tốc độ mài mòn.

Lý do phổ biến khiến trục láp xe tải bị hỏng thường liên quan đến:

• Quá tải thường xuyên

• Bảo dưỡng không đúng kỳ

• Sử dụng dầu bôi trơn không phù hợp

• Lắp đặt không chính xác góc độ

5.3. Liên quan giữa cấu tạo chi tiết và mô-men xoắn truyền qua trục quay

Khả năng truyền mô-men xoắn phụ thuộc vào nhiều yếu tố thiết kế. Đường kính trục, vật liệu và phương pháp gia công đều ảnh hưởng đến giới hạn tải trọng.

Trục quay phải được cân bằng động chính xác để tránh rung lắc ở tốc độ cao. Sai lệch nhỏ trong cân bằng có thể gây hư hỏng nghiêm trọng cho toàn bộ hệ thống truyền động.

Thiết kế tối ưu cân nhắc:

• Moment quán tính cực tiểu

• Khả năng chịu uốn cao

• Độ cứng vững tối đa

• Trọng lượng nhẹ nhất có thể

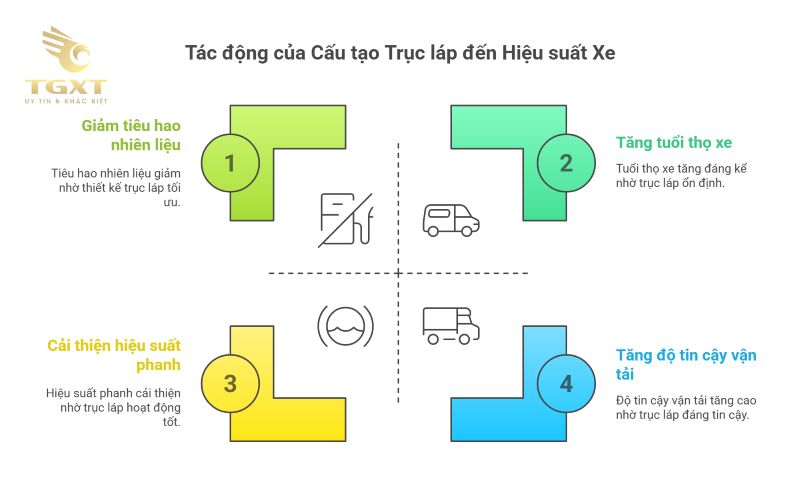

6. Tầm quan trọng của cấu tạo đúng chuẩn trong vận hành

6.1. Tác động đến hệ thống vận tải và tuổi thọ xe

Cấu tạo trục láp đúng tiêu chuẩn quyết định hiệu quả vận hành của toàn bộ xe tải. Thiết kế tối ưu giúp giảm tiêu hao nhiên liệu 3-5% thông qua giảm ma sát và tăng hiệu suất truyền lực.

Tuổi thọ xe tăng đáng kể khi trục láp hoạt động ổn định. Rung động thấp bảo vệ khung gầm, hệ thống treo và các bộ phận khác khỏi mỏi vật liệu. Khi nào nên thay mới trục láp xe tải phụ thuộc vào chất lượng thiết kế ban đầu.

Hệ thống vận tải hiện đại đòi hỏi độ tin cậy cao. Hỏng hóc trục láp giữa đường không chỉ gây tổn thất kinh tế mà còn ảnh hưởng đến uy tín doanh nghiệp vận tải.

6.2. Ảnh hưởng đến hiệu suất phanh, mô-men xoắn và điều hướng

Trục láp hoạt động tốt hỗ trợ hiệu quả cho hệ thống phanh. Khi phanh động cơ được kích hoạt, trục láp truyền lực hãm từ động cơ xuống bánh xe, giúp giảm quãng đường phanh.

Khả năng điều hướng xe tải phụ thuộc nhiều vào độ chính xác của trục láp. Rung động hoặc biến dạng gây cảm giác lạc lái, đặc biệt nguy hiểm ở tốc độ cao trên đường trường.

Mô-men xoắn được truyền đều đặn giúp lốp xe mài mòn đồng đều. Điều này kéo dài tuổi thọ lốp và cải thiện độ bám đường trong mọi điều kiện thời tiết.

6.3. Mối quan hệ giữa trục láp và các cụm hệ thống khác

Hệ thống điện hiện đại giám sát liên tục hoạt động của trục láp thông qua cảm biến ABS và ESP. Dữ liệu từ các cảm biến này giúp hệ thống an toàn chủ động can thiệp khi cần thiết.

Hệ thống phanh phối hợp với trục láp để tối ưu hóa hiệu quả hãm. Phanh động cơ và phanh bánh xe cùng hoạt động, giảm tải cho má phanh chính.

Vô lăng nhận phản hồi từ trục láp qua hệ thống treo và khung gầm. Tài xế cảm nhận được tình trạng đường xá và điều chỉnh lái cho phù hợp.

Cabin được bảo vệ khỏi rung động nhờ thiết kế trục láp tối ưu. Hệ thống NVH tiên tiến giảm tiếng ồn và tăng sự thoải mái cho tài xế.

Thùng xe chịu ít va đập hơn khi trục láp hoạt động êm ái. Điều này đặc biệt quan trọng với hàng hóa dễ vỡ hoặc thiết bị chính xác.

7. Cấu tạo chi tiết trục láp theo dòng xe

7.1. Hino

Xe tải Hino nổi tiếng với thiết kế trục láp bền bỉ và dễ bảo trì. Vòng bi trung tâm được đặt tại vị trí tối ưu để giảm tải cho các khớp nối đầu cuối.

Khớp trượt của Hino sử dụng công nghệ niêm phong tiên tiến, bảo vệ dầu bôi trơn chuyên dụng cho trục láp xe tải khỏi bụi bẩn và nước. Thiết kế này kéo dài đáng kể chu kỳ bảo trì.

Đặc điểm nổi bật:

• Ổ trục giữa có ống lót cao su giảm rung

• Khớp nối chữ U siêu bền với vật liệu đặc biệt

• Hệ thống bôi trơn tự động giảm bảo trì

7.2. Isuzu

Isuzu ưu tiên thiết kế trục láp hai/ba mảnh cho xe tải hạng nặng. Khớp đồng tốc được ứng dụng rộng rãi để cải thiện độ êm ái và giảm mài mòn lốp xe.

Thiết kế modular của Isuzu cho phép thay thế khớp nối trục láp xe tải mà không cần tháo toàn bộ hệ thống. Điều này giảm thời gian sửa chữa và chi phí bảo trì.

Đổi mới công nghệ:

• Trục láp ba mảnh với khả năng chịu tải 25 tấn

• Khớp đồng tốc CVT với tuổi thọ 500,000km

• Hệ thống cân bằng động điện tử tự động

7.3. Bảng tổng hợp so sánh các loại trục láp

Sự khác biệt giữa trục láp xe tải và xe con thể hiện rõ trong khả năng chịu tải và độ bền. Trong khi xe con ưu tiên sự êm ái, xe tải đặt độ bền lên hàng đầu.

8. Kết luận

Cấu tạo của trục láp xe tải thể hiện sự tinh xảo trong kỹ thuật cơ khí hiện đại. Từ vật liệu thép hợp kim cao cấp đến thiết kế khớp nối phức tạp, mọi chi tiết đều được tối ưu hóa để đáp ứng yêu cầu vận hành khắc nghiệt.

Tương lai ngành vận tải hướng tới trục láp thông minh với cảm biến tích hợp, giám sát thời gian thực và bảo trì dự đoán. Điều này sẽ cách mạng hóa cách chúng ta quản lý và vận hành đội xe tải.

Hiểu rõ cấu tạo trục láp không chỉ giúp tối ưu hóa vận hành mà còn góp phần xây dựng ngành vận tải an toàn, hiệu quả và bền vững. Đầu tư vào kiến thức và công nghệ tiên tiến sẽ mang lại lợi ích lâu dài cho cả doanh nghiệp và xã hội.
