Xe tải là đối tác không thể thiếu trong ngành vận tải hàng hóa hiện đại. Mỗi chiếc xe tải đều được thiết kế với sự kết hợp hoàn hảo giữa sức mạnh, độ bền và hiệu suất. Hiểu rõ cấu tạo xe tải giúp người sử dụng tối ưu hóa hiệu quả, kéo dài tuổi thọ và đảm bảo an toàn khi vận hành.

Giới thiệu về cấu tạo xe tải

Xe tải là phương tiện vận chuyển hàng hóa được thiết kế với nhiều kích thước và tải trọng khác nhau. Từ xe tải nhỏ dưới 1 tấn đến xe container hạng nặng trên 24 tấn, mỗi loại đều có đặc điểm riêng phù hợp với mục đích sử dụng cụ thể.

Cấu tạo xe tải về cơ bản gồm ba phần chính: khung gầm (chassis), động cơ (engine) và cabin. Mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo xe vận hành an toàn và hiệu quả. Khung gầm tạo nền tảng vững chắc cho toàn bộ xe. Động cơ cung cấp sức mạnh di chuyển. Cabin là nơi người lái điều khiển phương tiện. Ngoài ra còn có các hệ thống phụ trợ như hệ thống phanh, hệ thống treo, hệ thống lái và hệ thống điện.

Hiểu về các bộ phận xe tải không chỉ giúp người sử dụng nhận biết sớm các dấu hiệu hư hỏng mà còn hỗ trợ bảo dưỡng đúng cách, tiết kiệm chi phí vận hành và kéo dài tuổi thọ xe.

Động cơ xe tải (Engine)

Động cơ là "trái tim" của xe tải, quyết định sức mạnh và khả năng vận hành. Xe tải thường sử dụng bốn loại động cơ chính:

• Động cơ diesel: Phổ biến nhất trên xe tải nhờ hiệu suất cao, mô-men xoắn lớn và tiết kiệm nhiên liệu

• Động cơ xăng: Thường thấy trên xe tải nhỏ, vận hành êm hơn nhưng tiêu hao nhiên liệu cao hơn

• Động cơ điện: Xu hướng mới, thân thiện với môi trường, phù hợp cho xe tải giao hàng đô thị

• Động cơ hybrid: Kết hợp động cơ đốt trong và động cơ điện, giảm phát thải và tiết kiệm nhiên liệu

Cấu tạo chi tiết động cơ xe tải Isuzu

Động cơ xe tải Isuzu nổi tiếng với độ bền và hiệu suất cao. Cấu tạo điển hình của động cơ Isuzu 4HK1-TC (dung tích 5.2L) bao gồm:

• Khối xi-lanh đúc liền với block máy, làm từ hợp kim nhôm cao cấp

• Hệ thống phun nhiên liệu Common Rail áp suất cao

• Turbo tăng áp kết hợp Intercooler làm mát khí nạp

• Hệ thống xử lý khí thải đạt tiêu chuẩn Euro 4/5

• Bộ điều khiển điện tử ECU tối ưu hóa hiệu suất

Bộ tản nhiệt trong động cơ xe tải đóng vai trò quan trọng trong việc duy trì nhiệt độ làm việc ổn định. Hệ thống làm mát gồm bộ tản nhiệt, bơm nước, quạt làm mát và thermostat. Nước làm mát tuần hoàn giữa động cơ và bộ tản nhiệt, hấp thụ nhiệt từ động cơ và tỏa nhiệt ra môi trường qua bộ tản nhiệt.

Ống xả là bộ phận cuối cùng của hệ thống khí thải, có chức năng thoát khí đốt, giảm tiếng ồn và xử lý khí độc hại. Ống xả hiện đại thường tích hợp bộ lọc hạt diesel (DPF) và bộ xúc tác khử NOx (SCR) để giảm phát thải.

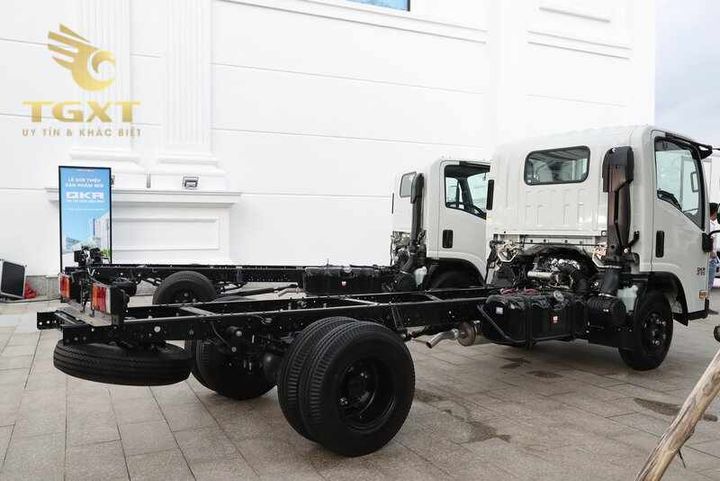

Khung gầm và hệ thống treo (Chassis & Suspension System)

Khung gầm là xương sống của xe tải, chịu trách nhiệm đỡ toàn bộ trọng lượng và kết nối các bộ phận. Khung xe tải thường được làm từ thép cường lực cao, có cấu trúc dạng thang (ladder frame) với hai dầm dọc song song và nhiều dầm ngang.

So sánh khung gầm xe tải Hyundai và Kia

Khung gầm xe tải Hyundai và Kia có nhiều điểm tương đồng do hai hãng này thuộc cùng một tập đoàn. Tuy nhiên, vẫn có những khác biệt đáng chú ý:

Khung gầm Hyundai thường được thiết kế chắc chắn hơn với thép cường lực dày 6-8mm, phù hợp với điều kiện vận hành khắc nghiệt. Khung sườn xe tải Hyundai được xử lý bằng công nghệ nhúng điện phân (ED) giúp chống gỉ tốt hơn.

Khung gầm Kia thường nhẹ hơn, tối ưu cho khả năng tiết kiệm nhiên liệu và linh hoạt trong đô thị. Các dầm ngang trên khung gầm Kia thường được bố trí nhiều hơn, tạo sự ổn định cao khi chở hàng nhẹ.

Hệ thống treo đóng vai trò quan trọng trong việc liên kết giữa khung gầm và bánh xe, hấp thụ xung lực từ mặt đường. Xe tải thường sử dụng hai loại hệ thống treo chính:

• Hệ thống treo phụ thuộc (nhíp lá): Đơn giản, bền, chịu tải tốt, phổ biến trên xe tải nặng

• Hệ thống treo độc lập: Êm ái, ổn định, thường thấy trên xe tải nhẹ

Cách bảo dưỡng hệ thống treo xe tải hạng nặng

Bảo dưỡng hệ thống treo xe tải hạng nặng cần được thực hiện định kỳ để đảm bảo an toàn và kéo dài tuổi thọ:

1. Kiểm tra và bôi trơn các khớp nối, chốt treo nhíp mỗi 10,000-15,000 km

2. Kiểm tra tình trạng nhíp lá, phát hiện các vết nứt hoặc gãy

3. Kiểm tra và thay thế giảm chấn khi cần thiết, thường mỗi 50,000-70,000 km

4. Kiểm tra độ căng của bu lông U, siết lại nếu bị lỏng

5. Đảm bảo bạc đạn bánh xe được bôi trơn và điều chỉnh đúng

Hệ thống truyền động (Drivetrain & Transmission)

Hệ thống truyền động có nhiệm vụ truyền sức mạnh từ động cơ đến bánh xe. Hộp số là thành phần quan trọng trong hệ thống này, cho phép điều chỉnh tốc độ và lực kéo phù hợp với điều kiện vận hành.

Xe tải thường sử dụng ba loại hộp số:

• Hộp số sàn (Manual): Đơn giản, bền, cho phép tài xế kiểm soát tốt việc chuyển số

• Hộp số tự động (Automatic): Dễ sử dụng, giảm mệt mỏi cho tài xế, phù hợp trong đô thị

• Hộp số bán tự động (AMT): Kết hợp cơ cấu của hộp số sàn với hệ thống điều khiển tự động

Nguyên lý hoạt động của hộp số tự động xe tải

Hộp số tự động xe tải hoạt động dựa trên nguyên lý thủy lực kết hợp điều khiển điện tử. Khi động cơ hoạt động, bơm dầu tạo áp lực thủy lực tác động lên bộ biến mô (torque converter). Bộ biến mô truyền chuyển động quay đến hộp số.

Bên trong hộp số tự động là hệ thống bánh răng hành tinh (planetary gear) phức tạp. Các ly hợp và băng phanh được điều khiển bởi van thủy lực để khóa hoặc mở các bộ phận của bánh răng hành tinh, tạo ra các tỷ số truyền khác nhau.

Bộ điều khiển điện tử (TCU) nhận tín hiệu từ nhiều cảm biến như: tốc độ xe, vòng tua máy, vị trí chân ga, để quyết định thời điểm chuyển số phù hợp.

Cầu xe và vi sai là các bộ phận quan trọng khác trong hệ thống truyền động. Cầu xe liên kết bánh xe và hộp số, trong khi vi sai cho phép các bánh xe quay với tốc độ khác nhau khi vào cua, đảm bảo xe vận hành ổn định.

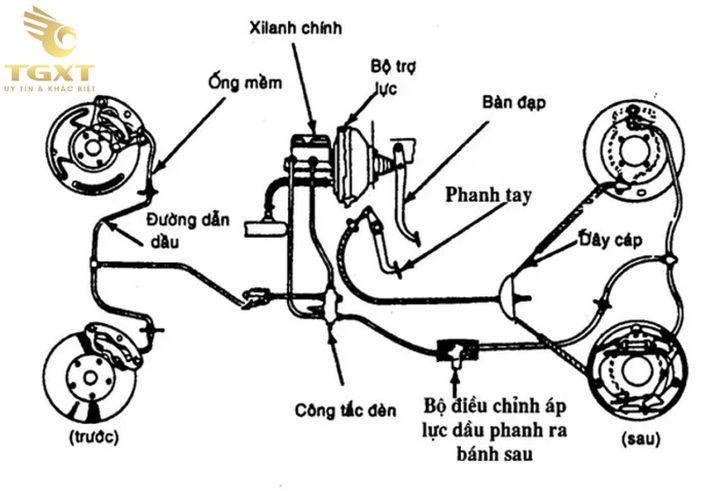

Hệ thống phanh và an toàn (Brake System & Safety)

Hệ thống phanh là yếu tố then chốt đảm bảo an toàn cho xe tải. Xe tải thường sử dụng ba loại phanh:

• Phanh tang trống: Đơn giản, giá thành thấp, dễ bảo dưỡng, phổ biến ở trục sau

• Phanh đĩa: Hiệu quả cao, tản nhiệt tốt, thường thấy ở trục trước

• Phanh khí nén: Sử dụng khí nén để tạo lực phanh, phổ biến trên xe tải hạng nặng

Hệ thống phanh ABS trên xe tải Hino

Xe tải Hino được trang bị hệ thống phanh ABS (Anti-lock Braking System) tiên tiến. Hệ thống này hoạt động dựa trên nguyên lý kiểm soát áp suất phanh đến từng bánh xe để ngăn hiện tượng bó cứng bánh khi phanh gấp.

Hệ thống phanh ABS Hino bao gồm các thành phần chính:

• Cảm biến tốc độ bánh xe: Theo dõi tốc độ quay của mỗi bánh

• Bộ điều khiển điện tử (ECU): Phân tích dữ liệu từ cảm biến

• Van điều khiển thủy lực: Điều chỉnh áp suất phanh đến từng bánh

• Bơm thủy lực: Duy trì áp suất phanh trong hệ thống

Khi ECU phát hiện bánh xe có dấu hiệu bị khóa (tốc độ giảm đột ngột), hệ thống sẽ tự động giảm áp suất phanh tại bánh đó, cho phép bánh tiếp tục quay. Ngay sau đó, áp suất phanh được khôi phục để tiếp tục quá trình phanh. Chu kỳ này có thể lặp lại 15-20 lần/giây.

Sửa chữa hệ thống lái xe tải bị lệch vô lăng

Vô lăng bị lệch là hiện tượng phổ biến trên xe tải sau thời gian sử dụng. Nguyên nhân và cách khắc phục bao gồm:

1. Kiểm tra và cân chỉnh góc đặt bánh xe

   • Kiểm tra góc đặt bánh xe (góc caster, camber, toe-in)

   • Điều chỉnh các góc này về thông số tiêu chuẩn

2. Kiểm tra hệ thống treo

   • Kiểm tra các khớp nối, thanh giằng

   • Thay thế các bộ phận bị mòn hoặc hư hỏng

3. Kiểm tra hộp lái

   • Kiểm tra độ rơ của hộp lái

   • Điều chỉnh hoặc thay thế nếu cần

4. Cân bằng động bánh xe

   • Kiểm tra và cân bằng lại các bánh xe

   • Đảm bảo áp suất lốp đồng đều

Hệ thống lái và bánh xe (Steering & Wheels)

Hệ thống lái xe tải bao gồm vô lăng, trục lái, hộp lái và các thanh liên kết. Tùy thuộc vào loại xe, hệ thống lái có thể được hỗ trợ bởi hệ thống thủy lực hoặc điện để giảm lực lái.

Vô lăng của xe tải thường có đường kính lớn hơn xe con, giúp tài xế điều khiển dễ dàng hơn khi xe chịu tải nặng. Hộp lái chuyển chuyển động quay của vô lăng thành chuyển động tịnh tiến để điều khiển bánh xe.

Thay thế bánh xe tải đúng kích thước và tải trọng

Việc lựa chọn và thay thế bánh xe tải cần tuân theo các tiêu chí nghiêm ngặt về kích thước và tải trọng:

1. Kích thước lốp

   • Kiểm tra kích thước lốp theo thông số của nhà sản xuất (ví dụ: 11R22.5)

   • Đảm bảo lốp thay thế có cùng đường kính và chiều rộng

2. Chỉ số tải trọng (Load Index)

   • Kiểm tra chỉ số tải trọng trên lốp (ví dụ: 146/143)

   • Đảm bảo lốp mới có chỉ số tải trọng bằng hoặc cao hơn lốp cũ

3. Chỉ số tốc độ (Speed Rating)

   • Kiểm tra chỉ số tốc độ (ví dụ: L = 120 km/h)

   • Đảm bảo lốp mới có chỉ số tốc độ phù hợp

4. Cấu trúc lốp

   • Lốp bố thép (Radial) hoặc lốp bố vải (Bias)

   • Không trộn lẫn hai loại lốp trên cùng một trục

Lốp xe tải đóng vai trò quan trọng trong đảm bảo an toàn và hiệu suất. Các loại lốp phổ biến bao gồm:

• Lốp đường trường: Thiết kế cho đường cao tốc, tiết kiệm nhiên liệu

• Lốp đa địa hình: Có gai sâu, phù hợp cho đường xấu

• Lốp đô thị: Thiết kế cho việc di chuyển thường xuyên dừng/khởi động

Hệ thống điện và nhiên liệu (Electrical & Fuel System)

Hệ thống điện xe tải bao gồm ắc quy, máy phát điện, đề máy và các thiết bị điện khác. Hệ thống này cung cấp điện để khởi động động cơ và vận hành các thiết bị điện trên xe.

Kiểm tra hệ thống điện xe tải trước khi đi đường dài

Trước khi thực hiện hành trình dài, cần kiểm tra kỹ hệ thống điện:

1. Kiểm tra ắc quy

   • Kiểm tra điện áp (12V hoặc 24V)

   • Đảm bảo các cực ắc quy sạch sẽ, không bị ăn mòn

   • Kiểm tra mức dung dịch trong ắc quy (nếu là loại có nước)

2. Kiểm tra máy phát điện (Alternator)

   • Đảm bảo dây đai không bị rạn nứt hoặc mòn

   • Kiểm tra điện áp sạc (thường từ 13.8V đến 14.4V)

3. Kiểm tra đèn xe

   • Đảm bảo tất cả đèn hoạt động bình thường (đèn pha, đèn xi nhan, đèn hậu)

   • Kiểm tra độ sáng và góc chiếu của đèn pha

4. Kiểm tra các cầu chì và rơ-le

   • Kiểm tra hộp cầu chì, thay thế các cầu chì bị đứt

   • Đảm bảo các rơ-le hoạt động chính xác

Ắc quy xe tải thường có dung lượng lớn (100-200Ah) để đảm bảo khả năng khởi động động cơ dung tích lớn. Xe tải thường sử dụng hệ thống điện 24V (gồm hai ắc quy 12V mắc nối tiếp) để cung cấp dòng điện mạnh hơn cho đề máy.

Bình nhiên liệu xe tải có dung tích từ 100 đến 600 lít tùy theo loại xe. Bình thường được làm từ thép hoặc nhôm, có các vách ngăn bên trong để tránh hiện tượng sóng sánh nhiên liệu khi xe di chuyển.

Cabin xe tải (Truck Cabin & Interior)

Cabin xe tải là nơi làm việc của tài xế, được thiết kế để đảm bảo sự thoải mái và an toàn. Cabin hiện đại được trang bị nhiều tiện nghi như điều hòa không khí, hệ thống âm thanh, ghế có tính năng giảm rung.

Cabin xe tải có giường nằm cho tài xế đường dài

Cabin có giường nằm (sleeper cab) là trang bị quan trọng cho xe tải đường dài. Thiết kế này cho phép tài xế nghỉ ngơi trên hành trình dài mà không cần tìm nơi lưu trú.

Cabin giường nằm thường bao gồm:

• Khu vực giường rộng từ 70-100cm, dài 190-220cm

• Không gian lưu trữ dưới giường và trên đầu

• Rèm cửa sổ và rèm ngăn khu vực lái

• Hệ thống điều hòa không khí hoạt động độc lập khi động cơ tắt

• Hệ thống giải trí, cổng sạc và đèn đọc sách

• Bàn nhỏ gấp gọn cho bữa ăn hoặc làm việc

Các loại cabin xe tải

Xe tải có ba loại cabin chính, mỗi loại có ưu và nhược điểm riêng:

1. Cabin Over Engine (COE)

   • Cabin nằm phía trên động cơ

   • Giảm chiều dài tổng thể của xe

   • Dễ điều khiển trong không gian hẹp

   • Phổ biến ở châu Á và châu Âu

2. Cab-under

   • Cabin được đặt ở vị trí thấp

   • Dễ dàng ra vào

   • Tầm nhìn tốt

   • Thường thấy trên xe tải nhẹ và trung bình

3. Conventional (Cabin truyền thống)

   • Cabin nằm sau động cơ

   • Không gian rộng rãi

   • Khả năng cách âm, cách nhiệt tốt

   • Phổ biến ở Bắc Mỹ

Trang bị bên trong cabin xe tải hiện đại bao gồm:

• Ghế ngồi có hệ thống giảm xóc khí nén, điều chỉnh nhiều vị trí

• Bảng đồng hồ kỹ thuật số hiển thị đầy đủ thông số vận hành

• Vô lăng tích hợp nút bấm điều khiển

• Dây an toàn ba điểm với cơ chế căng trước khi va chạm

• Hệ thống điều hòa tự động, lọc không khí

• Hệ thống âm thanh, định vị và kết nối không dây

Thùng xe tải và công năng vận chuyển (Cargo Box & Special Applications)

Thùng xe tải quyết định khả năng chuyên chở và mục đích sử dụng của xe. Có nhiều loại thùng xe tải khác nhau:

• Thùng kín: Bảo vệ hàng hóa khỏi thời tiết, an toàn hơn

• Thùng mui bạt: Linh hoạt trong việc xếp dỡ hàng, chi phí thấp

• Thùng lửng: Dễ dàng bốc xếp hàng hóa cồng kềnh

• Thùng ben: Chuyên dụng cho vật liệu xây dựng, có khả năng nâng thùng đổ hàng

Thùng xe tải chở hàng đông lạnh tiêu chuẩn

Xe tải đông lạnh được thiết kế đặc biệt để vận chuyển hàng hóa cần duy trì nhiệt độ thấp. Thùng xe tải đông lạnh tiêu chuẩn có các đặc điểm:

• Vỏ thùng làm từ vật liệu cách nhiệt Polyurethane dày 80-100mm

• Hệ thống làm lạnh công suất từ 5,000 đến 15,000 BTU

• Khả năng duy trì nhiệt độ từ -25°C đến +25°C

• Sàn chống trượt, thoát nước

• Cửa kín với gioăng cao su đặc biệt

• Hệ thống ghi nhận nhiệt độ 24/24

• Vách ngăn điều chỉnh được để tạo nhiều khoang nhiệt độ khác nhau

Các loại xe tải chuyên dụng khác bao gồm:

• Xe container: Vận chuyển container tiêu chuẩn quốc tế

• Xe tải cẩu: Tích hợp cần cẩu để bốc dỡ hàng nặng

• Xe rơ-moóc: Kết hợp đầu kéo và sơ-mi rơ-moóc, tăng khả năng chở hàng

• Xe tải chuyên dụng: Xe cứu hỏa, xe bồn, xe chở rác...

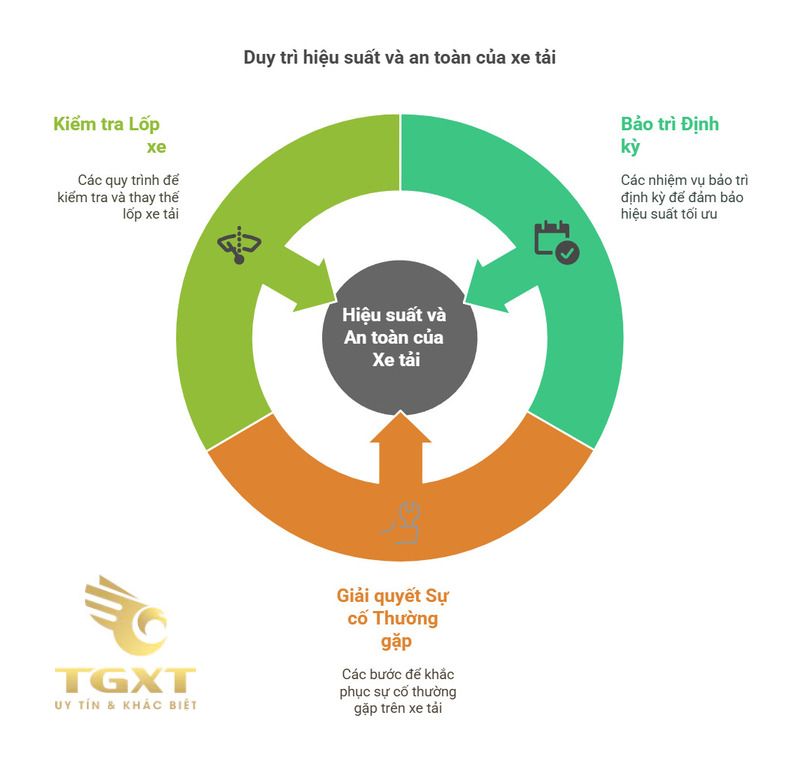

Bảo trì và sửa chữa xe tải

Bảo trì định kỳ là yếu tố quan trọng để duy trì hiệu suất và kéo dài tuổi thọ của xe tải. Lịch bảo dưỡng thông thường bao gồm:

• Bảo dưỡng 5,000 km: Thay dầu máy, lọc dầu, kiểm tra hệ thống

• Bảo dưỡng 20,000 km: Thay dầu hộp số, dầu cầu, kiểm tra phanh

• Bảo dưỡng 40,000 km: Kiểm tra kỹ toàn bộ hệ thống, thay thế các chi tiết mòn

Những lỗi thường gặp trên xe tải và cách khắc phục:

1. Động cơ không khởi động

   • Kiểm tra ắc quy, hệ thống đánh lửa

   • Kiểm tra hệ thống nhiên liệu, lọc nhiên liệu

   • Kiểm tra cảm biến khởi động và rơ-le đề

2. Động cơ yếu, thiếu sức kéo

   • Kiểm tra lọc gió, lọc nhiên liệu

   • Kiểm tra áp suất turbo tăng áp

   • Kiểm tra hệ thống phun nhiên liệu

3. Hệ thống phanh kém hiệu quả

   • Kiểm tra độ mòn của má phanh, đĩa phanh

   • Kiểm tra hệ thống khí nén, xả nước khỏi bình khí

   • Điều chỉnh hành trình phanh

Cách kiểm tra và thay thế lốp xe tải đúng tiêu chuẩn

Lốp xe tải là bộ phận tiếp xúc trực tiếp với mặt đường, đóng vai trò quan trọng trong việc đảm bảo an toàn. Quy trình kiểm tra và thay thế lốp xe tải cần tuân thủ các bước sau:

1. Kiểm tra độ mòn gai lốp

   • Sử dụng thước đo độ sâu gai lốp (tối thiểu 1.6mm)

   • Kiểm tra độ mòn đều của gai lốp

   • Lưu ý các vết nứt, vết cắt trên bề mặt lốp

2. Kiểm tra áp suất lốp

   • Đo áp suất khi lốp nguội

   • Đảm bảo áp suất đúng theo khuyến cáo của nhà sản xuất

   • Lưu ý sự chênh lệch áp suất giữa các lốp trên cùng trục

3. Quy trình thay lốp an toàn

   • Đỗ xe trên mặt phẳng, cứng

   • Sử dụng kích và thiết bị hỗ trợ phù hợp

   • Siết bu lông bánh xe theo đúng mô-men xoắn quy định

   • Kiểm tra lại sau khi di chuyển 50-100km

4. Đảm bảo cân bằng và căn chỉnh bánh xe

   • Cân bằng động bánh xe sau khi thay lốp mới

   • Kiểm tra góc đặt bánh xe (toe-in, camber, caster)

   • Điều chỉnh theo thông số kỹ thuật của nhà sản xuất

Việc thay thế lốp xe tải đúng tiêu chuẩn không chỉ đảm bảo an toàn mà còn giúp tiết kiệm nhiên liệu, giảm mài mòn các bộ phận liên quan và kéo dài tuổi thọ của chính lốp xe.

Kết luận

Cấu tạo xe tải là một hệ thống phức tạp với nhiều bộ phận có mối liên hệ chặt chẽ với nhau. Từ động cơ mạnh mẽ, khung gầm vững chắc đến hệ thống an toàn tiên tiến, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo xe vận hành an toàn, hiệu quả và bền bỉ.

Hiểu rõ về cấu tạo xe tải giúp người sử dụng có thể:

• Vận hành xe đúng cách, tránh các tình huống gây hư hỏng không cần thiết

• Phát hiện sớm các dấu hiệu bất thường để kịp thời bảo dưỡng, sửa chữa

• Lựa chọn đúng loại xe phù hợp với nhu cầu vận chuyển

• Tiết kiệm chi phí vận hành và bảo dưỡng trong suốt vòng đời của xe

Ngành công nghiệp xe tải đang không ngừng phát triển với nhiều công nghệ tiên tiến như động cơ hybrid, hệ thống hỗ trợ lái tự động và kết nối thông minh. Tuy nhiên, dù công nghệ có tiến bộ đến đâu, việc hiểu rõ và bảo dưỡng đúng cách các bộ phận cơ bản của xe tải vẫn là yếu tố quan trọng để đảm bảo hiệu suất và tuổi thọ tối ưu của phương tiện.

Xe tải là người bạn đồng hành đáng tin cậy của ngành vận tải và logistics. Với sự chăm sóc, bảo dưỡng đúng cách, những chiếc xe tải sẽ tiếp tục là động lực quan trọng trong việc vận chuyển hàng hóa, góp phần thúc đẩy sự phát triển kinh tế và kết nối các vùng miền trên khắp đất nước.
