Nguyên lý hoạt động của heo dầu xe tải

Trong thế giới vận tải hiện đại, xe tải đã trở thành xương sống của nền kinh tế. Mỗi chuyến hàng an toàn đều phụ thuộc vào một hệ thống phức tạp, trong đó heo dầu là một trong những bộ phận quan trọng nhất.

Heo dầu xe tải là thuật ngữ trong ngành vận tải Việt Nam, ám chỉ các bộ phận chính trong hệ thống phanh thủy lực. Bao gồm xy lanh tổng phanh, xy lanh bánh xe và ngàm phanh. Những thành phần này hoạt động theo Định luật Pascal, chuyển đổi lực đạp từ bàn đạp phanh thành áp suất dầu phanh, cuối cùng tạo ra lực hãm tại bánh xe.

Nguyên lý này không chỉ là nền tảng kỹ thuật mà còn là yếu tố quyết định an toàn cho hàng triệu chuyến xe mỗi ngày.

1. Tổng quan hệ thống phanh thủy lực trên xe tải

1.1. Giới thiệu hệ thống phanh thủy lực và phanh khí nén

Hệ thống phanh thủy lực sử dụng dầu phanh làm môi trường truyền lực. Khi tài xế đạp bàn đạp phanh, áp suất được tạo ra và truyền qua đường ống dầu đến các bánh xe.

Hệ thống phanh khí nén hoặc phanh hơi sử dụng khí nén thay vì dầu. Bầu phanh khí nén và bầu lốc kê là những bộ phận đặc trưng của hệ thống này, phổ biến trên xe tải hạng nặng.

Hai hệ thống này có những ưu nhược điểm giữa phanh hơi và heo dầu trên xe tải khác nhau, phù hợp với từng loại xe và mục đích sử dụng.

1.2. Phân biệt heo dầu, thắng dầu, và phanh đĩa

Heo dầu là thuật ngữ chung chỉ các bộ phận thủy lực trong cụm phanh. Thắng dầu thường ám chỉ ngàm phanh trong phanh đĩa. Phanh đĩa bao gồm đĩa phanh, má phanh và ngàm phanh.

Xy lanh bánh xe thuộc phanh tang trống, sử dụng guốc phanh ép vào trống phanh. Các loại heo dầu thường gặp trên xe tải bao gồm cả hai loại này.

1.3. Vai trò của cụm phanh dầu trong hệ thống phanh

Cụm phanh dầu là bộ phận chấp hành cuối cùng trong chuỗi truyền lực phanh. Nó chuyển đổi áp suất thủy lực thành lực cơ học, tạo ma sát giữa má phanh và đĩa phanh hoặc giữa guốc phanh và tang trống.

Vai trò của heo dầu trong hệ thống phanh ABS càng trở nên quan trọng với việc tích hợp cảm biến ABS và hệ thống chống bó cứng phanh.

2. Cấu tạo cơ bản của heo dầu xe tải

2.1. Thành phần chính: ngàm phanh, piston phanh, phớt dầu, xy lanh bánh xe

Ngàm phanh chứa một hoặc nhiều piston bên trong. Piston phanh di chuyển khi nhận áp suất từ dầu phanh. Phớt dầu hoặc phớt cao su đảm bảo kín khít, ngăn rò rỉ.

Xy lanh bánh xe trong phanh tang trống có cấu tạo tương tự nhưng đơn giản hơn. Thường có hai piston đối xứng, tác động lên guốc phanh.

Cúp pen là loại phớt đặc biệt, có khả năng tự điều chỉnh theo chuyển động của piston.

2.2. Các loại piston: piston đơn, piston kép

Piston đơn thường được sử dụng trong ngàm phanh dạng trôi. Khi piston đẩy má phanh một bên, phản lực sẽ kéo toàn bộ ngàm phanh trượt, ép má phanh bên kia vào đĩa phanh.

Piston kép hoặc đa piston xuất hiện trong ngàm phanh dạng cố định. Mỗi piston điều khiển một má phanh, tạo lực kẹp đồng đều và mạnh mẽ hơn.

2.3 Mối liên kết giữa heo dầu và má phanh, đĩa phanh

Má phanh được lắp trực tiếp vào ngàm phanh thông qua các chốt hoặc kẹp. Khi piston di chuyển, má phanh được đẩy tiếp xúc với đĩa phanh.

Lực ma sát giữa má phanh đĩa và đĩa phanh tạo ra moment hãm, làm giảm tốc độ bánh xe. Lò xo hồi vị đảm bảo má phanh rời khỏi đĩa phanh khi không còn áp suất.

3. Chu trình hoạt động của heo dầu theo Định luật Pascal

3.1. Tác động từ bàn đạp phanh → tổng phanh → đường ống dầu phanh

Chu trình bắt đầu khi tài xế đạp bàn đạp phanh. Cần đẩy truyền lực đến xi lanh chính hoặc tổng phanh. Piston trong tổng phanh nén dầu phanh, tạo áp suất trong đường ống dầu phanh.

Định luật Pascal khẳng định áp suất trong chất lỏng được truyền nguyên vẹn đến mọi điểm. Điều này cho phép khuếch đại lực từ bàn đạp phanh.

3.2. Quá trình truyền lực từ xy lanh tổng đến buồng phanh qua dầu phanh

Áp suất dầu phanh được truyền qua đường ống dầu đến buồng phanh tại mỗi bánh xe. Mạch thủy lực thường được chia thành hai phần độc lập để đảm bảo an toàn.

Bình chứa dầu phanh duy trì mức dầu ổn định. Van điều áp có thể điều chỉnh áp suất phù hợp cho từng trục bánh xe.

3.3. Chuyển động piston ép má phanh vào đĩa phanh → ma sát làm dừng bánh xe

Áp suất dầu phanh đẩy piston trong heo dầu di chuyển ra ngoài. Piston ép má phanh vào đĩa phanh, tạo ma sát. Lực ma sát này chuyển động năng của bánh xe thành nhiệt năng.

Lò xo hồi vị kéo piston và má phanh trở về vị trí ban đầu khi áp suất giảm, cho phép bánh xe quay tự do.

4. Vai trò của từng bộ phận trong nguyên lý hoạt động

4.1. Bàn đạp phanh, cần đẩy, tổng phanh

Tổng phanh với piston kép tạo hai mạch thủy lực độc lập, tăng cường an toàn khi một mạch gặp sự cố.

4.2. Đường ống dầu, dầu phanh, phớt cao su

Đường ống dầu phanh được làm từ thép hoặc dây cáp thủy lực cao cấp. Dầu phanh phải có điểm sôi cao, không ăn mòn phớt cao su.

Phớt đóng vai trò then chốt trong việc duy trì áp suất. Rò rỉ dầu phanh từ phớt hỏng có thể gây mất phanh hoàn toàn.

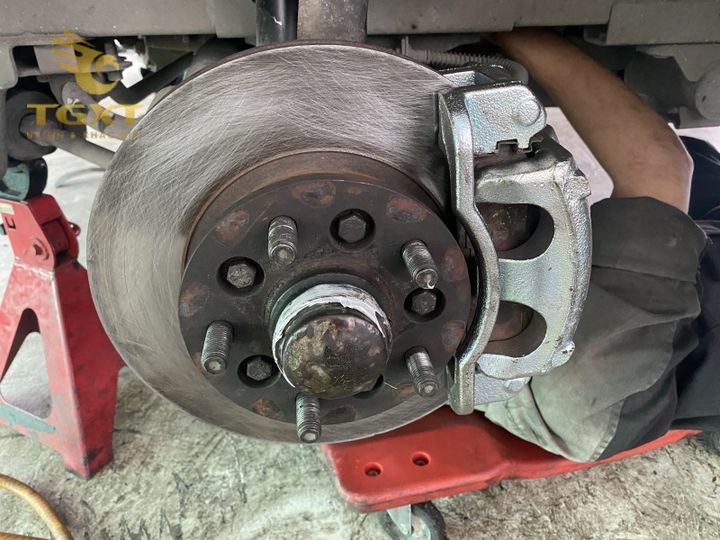

4.3. Ngàm phanh dạng cố định vs dạng trôi

Ngàm phanh dạng cố định được gắn chặt vào trục bánh xe. Có nhiều piston ở cả hai bên đĩa phanh. Cung cấp lực kẹp mạnh mẽ và đồng đều.

Ngàm phanh dạng trôi có thể trượt trên chốt định hướng. Chỉ có piston một bên, nhưng vẫn tạo lực kẹp hai bên nhờ phản lực. Thiết kế đơn giản, chi phí thấp hơn.

4.4. Van điều áp, bình chứa dầu, cảm biến ABS

Van điều áp phân bổ lực phanh phù hợp giữa trục trước và trục sau. Bình chứa dầu phanh có mức tối thiểu và tối đa rõ ràng.

Cảm biến ABS giám sát tốc độ bánh xe, gửi tín hiệu đến hệ thống chống bó cứng phanh. ABS điều khiển áp suất dầu phanh để tránh trượt bánh xe.

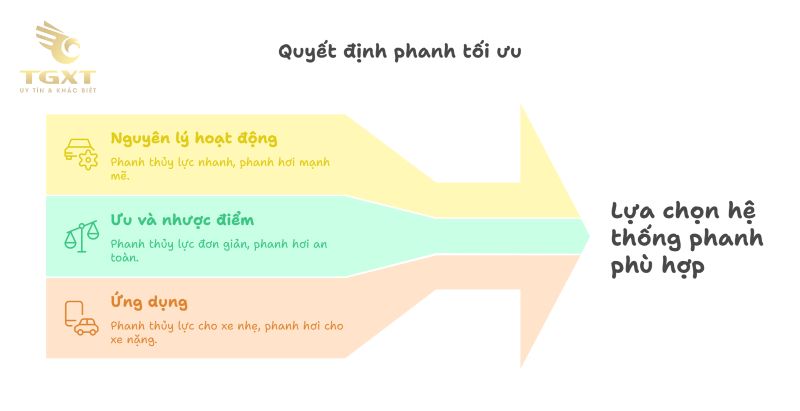

5. So sánh hệ thống heo dầu với phanh tang trống và phanh khí nén

5.1. Nguyên lý hoạt động: phanh thủy lực với phanh hơi

Phanh thủy lực sử dụng dầu phanh không nén được. Phản ứng nhanh, cảm giác đạp chân tự nhiên. Phù hợp xe tải nhẹ và trung bình.

Phanh hơi sử dụng khí nén từ máy nén khí. Bầu lốc kê chứa khí nén, tạo lực đẩy mạnh. Cần thời gian để xây dựng áp suất nhưng cung cấp lực phanh lớn.

5.2. Ưu và nhược điểm: hiệu suất phanh, độ nhạy, độ bền

• Hệ thống phanh thủy lực: Phản ứng tức thì, bảo dưỡng đơn giản, chi phí thấp. Nhược điểm là lực phanh hạn chế, không phù hợp xe tải nặng.

• Hệ thống phanh khí nén: Lực phanh mạnh, an toàn cao với cơ chế tự khóa khi mất áp suất. Nhược điểm là phức tạp, tốn năng lượng động cơ xe tải.

5.3. Khi nào nên dùng heo dầu, khi nào chọn bầu lốc kê

Heo dầu phù hợp:

• Xe tải dưới 5 tấn

• Vận hành trong thành phố

• Yêu cầu phản ứng nhanh

Bầu lốc kê (phanh hơi) phù hợp:

• Xe tải trên 10 tấn

• Vận chuyển đường dài

• Cần lực phanh lớn

6. Những ảnh hưởng thực tế đến hiệu quả phanh

6.1. Rò rỉ dầu phanh và hiện tượng mất áp

Rò rỉ dầu phanh là nguyên nhân chính gây mất phanh. Phớt hỏng trong heo dầu có thể gây rò rỉ từ từ. Đường ống dầu phanh bị nứt do ăn mòn hoặc va đập.

Dấu hiệu rò rỉ dầu phanh:

• Bàn đạp phanh lún sâu

• Mức dầu phanh giảm nhanh

• Vệt dầu dưới xe

6.2. Brake fade và nhiệt độ ảnh hưởng đến piston và má phanh

Brake fade xảy ra khi má phanh và đĩa phanh quá nóng. Hệ số ma sát giảm, hiệu quả phanh kém. Má phanh bị cháy, dầu phanh sôi tạo bọt khí.

Piston và phớt có thể bị biến dạng do nhiệt độ cao. Má phanh tang trống trong phanh tang trống ít bị ảnh hưởng hơn nhờ thiết kế kín.

6.3. Tác động của trọng lượng phanh, tổng trọng lượng xe đến hiệu suất heo dầu

Tổng trọng lượng xe ảnh hưởng trực tiếp đến yêu cầu lực phanh. Trọng lượng phanh càng lớn càng tăng quán tính, cần lực hãm mạnh hơn.

Heo dầu phải được thiết kế phù hợp với trọng lượng. Bộ chia lực phanh phân bổ lực phanh giữa các trục theo tỷ lệ tải trọng.

7. Nguyên nhân và hiện tượng thường gặp khi heo dầu hoạt động sai

7.1. Màng ngăn bị thủng, cúp pen mòn

Màng ngăn trong bầu phanh khí nén có thể bị thủng do tuổi thọ hoặc áp suất quá cao. Cúp pen trong heo dầu mòn theo thời gian, gây rò rỉ dầu phanh.

Nhận biết dấu hiệu heo dầu bị hỏng đúng cách:

• Bàn đạp phanh mềm hoặc cứng bất thường

• Tiếng kêu từ cụm phanh

• Phanh một bên hoặc không đều

7.2. Lò xo hồi vị kém, dầu bị nhiễm bọt khí

Lò xo hồi vị yếu khiến má phanh không rời hoàn toàn khỏi đĩa phanh. Gây mòn má phanh nhanh và quá nhiệt.

Dầu phanh nhiễm bọt khí do xả gió không đúng cách hoặc đường ống dầu bị nứt. Bọt khí nén được, làm giảm hiệu quả truyền lực.

7.3. Tác động của khí nén không đều trong hệ thống hỗn hợp

Một số xe tải sử dụng hệ thống hỗn hợp phanh thủy lực và phanh khí nén. Khí nén không đều có thể gây phanh lệch.

Van nạp/xả trong bầu lốc kê hoạt động không đồng bộ sẽ ảnh hưởng đến thời gian phản ứng của từng bánh xe.

8. Vai trò của heo dầu trong an toàn vận hành xe tải

8.1. Hệ số ma sát, độ trễ phản ứng, tầm kiểm soát

Hệ số ma sát giữa má phanh và đĩa phanh quyết định hiệu quả phanh. Má phanh phù hợp với từng điều kiện vận hành cần được lựa chọn cẩn thận.

Độ trễ phản ứng từ bàn đạp phanh đến bánh xe phải tối thiểu. Hệ thống phanh thủy lực có độ trễ thấp hơn phanh hơi.

8.2. Mối liên kết với hệ thống ABS và phanh tự động

Hệ thống ABS hiện đại điều khiển heo dầu qua các van điện từ. Phanh tự động có thể kích hoạt heo dầu mà không cần tài xế đạp phanh.

Cảm biến ABS gắn gần bánh xe giám sát tốc độ quay. Thông tin này được xử lý để điều khiển áp suất dầu phanh tối ưu.

8.3. Gợi ý bảo dưỡng để đảm bảo hiệu quả dài lâu

Hướng dẫn kiểm tra và bảo dưỡng heo dầu hiệu quả:

• Kiểm tra mức dầu phanh hàng tuần

• Xả khí hệ thống 6 tháng/lần

• Thay dầu phanh 2 năm/lần

• Kiểm tra má phanh mỗi 10.000km

• Làm sạch đĩa phanh định kỳ

Quy trình thay thế heo dầu chuẩn kỹ thuật cho xe tải cần tuân thủ nghiêm ngặt để đảm bảo an toàn.

9. Kết luận

Nguyên lý hoạt động của heo dầu xe tải dựa trên Định luật Pascal và sự phối hợp tinh vi giữa các bộ phận cơ khí. Từ bàn đạp phanh đến má phanh, mỗi thành phần đều có vai trò quan trọng trong việc đảm bảo an toàn.

Hiểu rõ những thương hiệu heo dầu được tin dùng hiện nay và địa chỉ mua heo dầu xe tải uy tín và đảm bảo chất lượng sẽ giúp tài xế và chủ xe đưa ra quyết định đúng đắn.

Trong tương lai, hệ thống phanh xe tải sẽ tiếp tục phát triển với công nghệ mới. Nhưng nguyên lý cơ bản của heo dầu vẫn là nền tảng không thể thay thế. Việc bảo dưỡng đúng cách và hiểu biết sâu sắc về nguyên lý hoạt động sẽ luôn là chìa khóa cho hành trình an toàn trên mọi nẻo đường.
