Ký Hiệu Cầu Chì Xe Tải Hino - Hướng Dẫn Chi Tiết 2025

Ngày đăng: 4/9/2025Cập nhật lần cuối: 4/9/20259 phút đọc

Ký hiệu cầu chì xe tải Hino là kiến thức quan trọng giúp lái xe và kỹ thuật viên nhanh chóng xác định và xử lý các sự cố điện. Bài viết này cung cấp hướng dẫn chi tiết về các ký hiệu phổ biến, vị trí hộp cầu chì, cách kiểm tra và thay thế cầu chì đúng cách cho các dòng xe Hino 300, 500, 700 series. Nắm vững những kiến thức này sẽ giúp bạn tiết kiệm thời gian và chi phí bảo dưỡng xe tải một cách hiệu quả.

Việc hiểu rõ ký hiệu cầu chì xe tải Hino là kiến thức cơ bản mà mọi lái xe, kỹ thuật viên và chủ doanh nghiệp vận tải cần nắm vững. Khi một thiết bị điện trên xe đột ngột ngừng hoạt động, khả năng cao là do cầu chì bị hỏng. Thay vì phải chờ đợi thợ sửa chữa, bạn có thể tự xử lý nhanh chóng nếu biết cách đọc các ký hiệu này.

Tổng quan về hệ thống cầu chì trong xe tải Hino

Cầu chì đóng vai trò như lính gác trong hệ thống điện xe tải Hino, bảo vệ các thiết bị khỏi tình trạng quá tải và ngắn mạch. Khi dòng điện vượt quá mức cho phép, cầu chì sẽ tự động đứt để ngắt mạch điện, tránh thiệt hại cho các thiết bị đắt tiền như ECU, đèn pha hay hệ thống điều hòa.

Xe tải Hino sử dụng các ký hiệu cầu chì tiêu chuẩn quốc tế, không phải là mã độc quyền của riêng hãng. Điều này giúp việc bảo dưỡng và sửa chữa trở nên thuận tiện hơn, vì các ký hiệu này được sử dụng rộng rãi trong ngành ô tô và xe tải trên toàn thế giới.

Vai trò và nguyên lý hoạt động của cầu chì trong hệ thống điện

Cầu chì hoạt động theo nguyên lý đơn giản nhưng hiệu quả. Bên trong mỗi cầu chì có một dây kim loại mỏng được thiết kế để chịu được một mức dòng điện nhất định. Khi dòng điện vượt quá giới hạn này do chập mạch hoặc quá tải, dây kim loại sẽ nóng lên và đứt, ngắt hoàn toàn mạch điện.

Cầu chì maxi được sử dụng cho các hệ thống nặng như động cơ, phanh ABS và hệ thống treo khí nén. Những cầu chì này có khả năng chịu tải cao hơn và thường yêu cầu kỹ thuật viên chuyên nghiệp để thay thế.

Vị trí các hộp cầu chì trên xe tải Hino theo từng dòng xe

Hino 300 series thường có hộp cầu chì chính nằm trong cabin, dưới bảng taplo bên phải hoặc phía ghế phụ. Đây là thiết kế tiện lợi giúp lái xe dễ dàng tiếp cận khi cần kiểm tra.

Hino 500 series có cấu trúc phức tạp hơn với 2-3 hộp cầu chì. Hộp cầu chì động cơ (engine fuse box) thường nằm trong khoang động cơ gần ắc quy, trong khi hộp cầu chì thân xe (body fuse box) được đặt trong cabin.

Hino 700 series là dòng xe tải hạng nặng nên có thêm hộp cầu chì phụ ở khung gầm hoặc sau cabin để phục vụ các thiết bị chuyên dụng như cần cẩu, ben hay thiết bị làm lạnh.

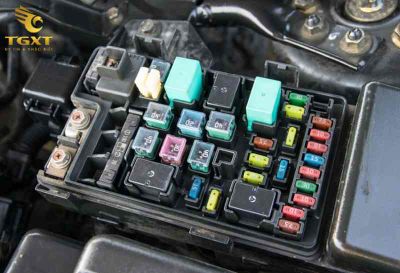

Hộp cầu chì trong cabin và khoang động cơ

Hộp cầu chì trong cabin thường bảo vệ các thiết bị nội thất như đèn, điều hòa, radio và hệ thống điều khiển. Nắp hộp thường có in sẵn sơ đồ với các ký hiệu tương ứng, giúp việc xác định vị trí cầu chì cần thiết.

Hộp cầu chì khoang động cơ chịu trách nhiệm bảo vệ các hệ thống quan trọng như ECU, hệ thống phun nhiên liệu, quạt làm mát và máy phát điện. Vị trí này thường được bảo vệ bằng nắp nhựa chống thấm nước.

Bảng cầu chì xe tải Hino 500: Ký hiệu và chức năng

Dưới đây là bảng tổng hợp các ký hiệu cầu chì phổ biến nhất trên xe tải Hino, đặc biệt là dòng 500 series:

Ký hiệuTên tiếng ViệtChức năng bảo vệAmpe thông thường
HEAD (LOW)Đèn pha chiếu gầnBảo vệ đèn pha trước15A
HEAD (HI)Đèn pha chiếu xaBảo vệ đèn pha chiếu xa15A
TAIL (EXT)Đèn hậu ngoàiBảo vệ đèn đuôi và đèn hậu10A
STOPĐèn phanhBảo vệ đèn báo phanh15A
TURN/HazardĐèn xi-nhan/khẩn cấpBảo vệ hệ thống xi-nhan10A
A/CONĐiều hòaBảo vệ máy nén điều hòa20A
HORNCòi xeBảo vệ còi báo hiệu15A
ECUBộ điều khiển động cơBảo vệ trung tâm điều khiển10A

Danh sách ký hiệu cầu chì phổ biến và chức năng bảo vệ

Ngoài các ký hiệu cơ bản trên, xe tải Hino còn sử dụng nhiều ký hiệu khác:

  • HEATER: Bảo vệ hệ thống sưởi ấm cabin và quạt gió

  • METER: Bảo vệ đèn nền và hiển thị đồng hồ trên taplo

  • RR DEF: Bảo vệ hệ thống sấy kính hậu

  • P/WINDOW: Bảo vệ động cơ nâng hạ kính cửa điện

  • D/LOCK: Bảo vệ hệ thống khóa cửa trung tâm

  • MEMORY: Bảo vệ hệ thống lưu trữ dữ liệu ECU

  • PWR OUTLET: Bảo vệ ổ điện phụ cho thiết bị ngoài

Một điều quan trọng cần nhớ là không bao giờ thay cầu chì bằng loại có ampe cao hơn quy định. Việc này có thể dẫn đến cháy nổ hoặc hỏng hóc thiết bị điện nghiêm trọng.

Hướng dẫn kiểm tra và thay thế cầu chì đúng cách

Để kiểm tra cầu chì hỏng, bạn cần chuẩn bị đồng hồ vạn năng (multimeter) và kẹp nhựa chuyên dụng. Hầu hết các hộp cầu chì Hino đều có sẵn kẹp nhựa nhỏ để gắp cầu chì một cách an toàn.

Quy trình kiểm tra gồm các bước sau:

  1. Tắt máy xe hoàn toàn và đợi 2-3 phút để hệ thống điện ổn định

  2. Mở nắp hộp cầu chì và xác định vị trí cầu chì cần kiểm tra theo sơ đồ

  3. Sử dụng kẹp nhựa để rút cầu chì ra khỏi vị trí

  4. Quan sát bằng mắt: Dây kim loại bên trong có đứt hay biến màu không

  5. Kiểm tra bằng đồng hồ vạn năng: Đo điện trở giữa hai đầu cầu chì

Các dấu hiệu nhận biết cầu chì bị hỏng

Đèn pha không sáng là dấu hiệu thường gặp nhất của cầu chì HEAD bị hỏng. Tương tự, khi điều hòa ngừng hoạt động đột ngột, khả năng cao cầu chì A/CON đã cháy.

Những dấu hiệu khác bao gồm:

  • Đèn phanh không sáng khi đạp phanh

  • Xi-nhan không hoạt động ở một bên hoặc cả hai bên

  • Còi xe không kêu

  • Màn hình taplo tối đen

  • Cửa kính điện không hoạt động

Nếu nhiều thiết bị cùng lúc ngừng hoạt động, có thể cầu chì chính hoặc relay bị hỏng. Trường hợp này cần đến garage chuyên để kiểm tra kỹ hơn.

Những lưu ý khi thay thế cầu chì xe tải Hino

Ampe cầu chì phải đúng theo quy định của nhà sản xuất. Sổ tay xe luôn ghi rõ thông tin này, và bạn cũng có thể tham khảo sơ đồ in trên nắp hộp cầu chì.

Việc sử dụng cầu chì có ampe cao hơn quy định là rất nguy hiểm. Dù thiết bị có thể hoạt động trở lại tạm thời, nhưng nguy cơ cháy nổ và hỏng hóc thiết bị điện sẽ tăng cao.

Khi mua cầu chì thay thế, nên chọn sản phẩm chính hãng từ đại lý Hino hoặc các thương hiệu uy tín. Cầu chì kém chất lượng có thể không đứt đúng lúc hoặc gây chập mạch.

Khi nào nên đến garage chuyên Hino?

Nếu cầu chì cháy liên tục sau khi thay mới, đây là dấu hiệu của vấn đề nghiêm trọng hơn như chập mạch hoặc hỏng thiết bị. Trường hợp này cần đến garage chuyên Hino để kiểm tra toàn diện hệ thống điện.

Các tình huống khác cần hỗ trợ chuyên nghiệp:

  • Cầu chì maxi bị hỏng (ampe cao, khó thay thế)

  • Nhiều cầu chì cháy đồng thời

  • Có mùi khét từ hộp cầu chì

  • Hộp cầu chì bị nóng bất thường

  • Không xác định được nguyên nhân gốc

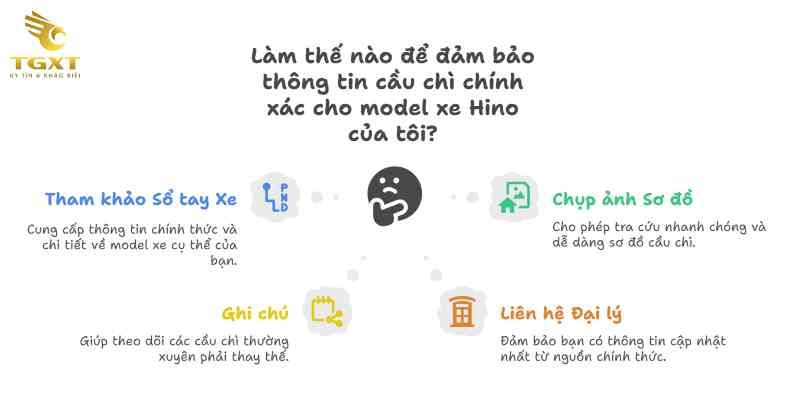

Lưu trữ thông tin kỹ thuật và sơ đồ cầu chì cho từng dòng xe

Mỗi model xe Hino có thể có sơ đồ cầu chì hơi khác nhau. Hino 500 FC (dòng tải trung) có bố trí hộp cầu chì khác với Hino 700 FM (dòng tải nặng). Vị trí và số lượng hộp cầu chì cũng thay đổi theo năm sản xuất và phiên bản xe.

Để đảm bảo chính xác, bạn nên:

  • Lưu giữ sổ tay xe và tham khảo thường xuyên

  • Chụp ảnh sơ đồ trên nắp hộp cầu chì để tiện tra cứu

  • Ghi chú lại vị trí các cầu chì thường xuyên phải thay

  • Liên hệ đại lý Hino để có thông tin cập nhất nhất

Tương lai tối ưu hóa hệ thống điện trên xe tải Hino

Hino đang phát triển hệ thống điện thông minh hơn với ECU tích hợp khả năng tự chẩn đoán lỗi. Các model mới sẽ có màn hình hiển thị chi tiết vị trí cầu chì bị hỏng, giúp lái xe xử lý nhanh chóng hơn.

Relay thông minh và hệ thống giám sát điện áp liên tục cũng đang được tích hợp để giảm thiểu tình trạng cầu chì cháy do quá tải tạm thời. Điều này sẽ giúp tăng độ tin cậy và giảm chi phí bảo dưỡng cho các doanh nghiệp vận tải.

Kết luận

Hiểu rõ ký hiệu cầu chì xe tải Hino không chỉ giúp bạn xử lý nhanh các sự cố đơn giản mà còn tiết kiệm thời gian và chi phí sửa chữa. Với kiến thức cơ bản này, bạn có thể tự tin hơn trong việc vận hành và bảo dưỡng xe tải.

Việc kiểm tra định kỳ hệ thống điện và thay thế cầu chì đúng cách sẽ giúp xe hoạt động ổn định, an toàn và bền bỉ theo thời gian. Đừng quên tham khảo sổ tay xe và liên hệ garage chuyên nghiệp khi gặp vấn đề phức tạp.
